项目获奖
上海智能汽车软件园首发项目荣获上海市第五届BIM技术应用创新大赛项目案例奖—房建类三等奖。
BIM闪电看模移动端上线
BIM价值一直没有被认可,很大的一个因素是在于开模率太低,如果项目的每一个人使用免费的闪电看模app,都可以秒开大型BIM模型,像微信打开pdf一样方便。那BIM的价值一定会被百倍释放出来!
BIM闪电看模V1.1.0.23.09——移动端(安卓)第一个版本,上线啦!请扫码下载抢先体验!
团队简介
项目简介

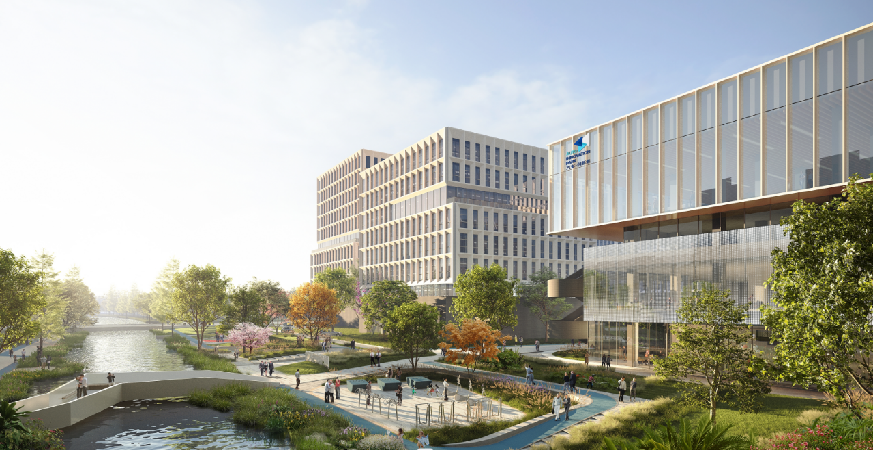

项目定位高

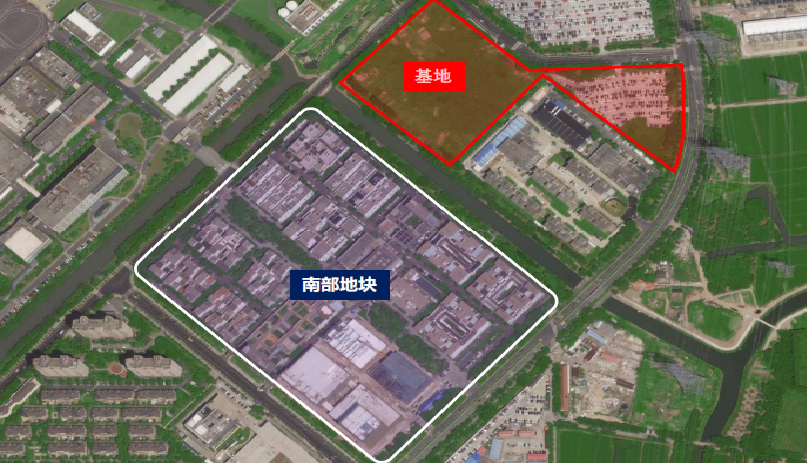

建设地点位于上海国际汽车城,东至安虹路、南至横河港、西至安研路、北至安研路,总建筑面积约17万平方米,由6栋高层研发办公楼、1栋多层配套服务楼等组成。项目建成后,将入驻上汽零束、智己汽车、保时捷工程等优质项目,设计建设空间既可满足企业各个发展阶段对办公、研发的需求,也可为企业提供各种配套服务设施,包括餐饮、员工活动场所等。目前本项目已完成施工图设计。
社会关注度高
依托“电动汽车国际示范区”和“国家智能网联汽车(上海)试点示范区”,建成以智能汽车软件、车联网、智慧交通信息服务为主导的、特色鲜明的上海软件新兴产业基地,建成“理念超前、设施完备、服务高质、环境优美”的现代化智能汽车软件港,在自动驾驶、数字系统、智能座舱、车联网核心领域形成世界级的产业集群,成为全球智能汽车软件创新中心、全国智能汽车软件产业引领区、上海智能汽车软件应用示范区。
项目实施配置

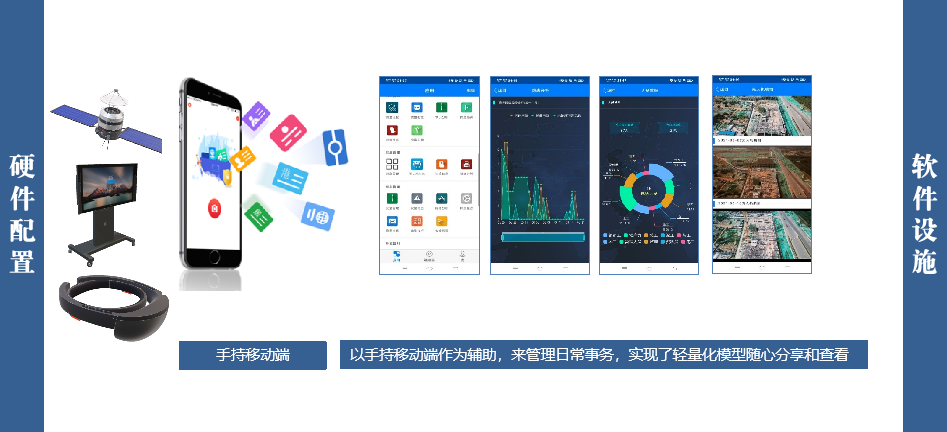

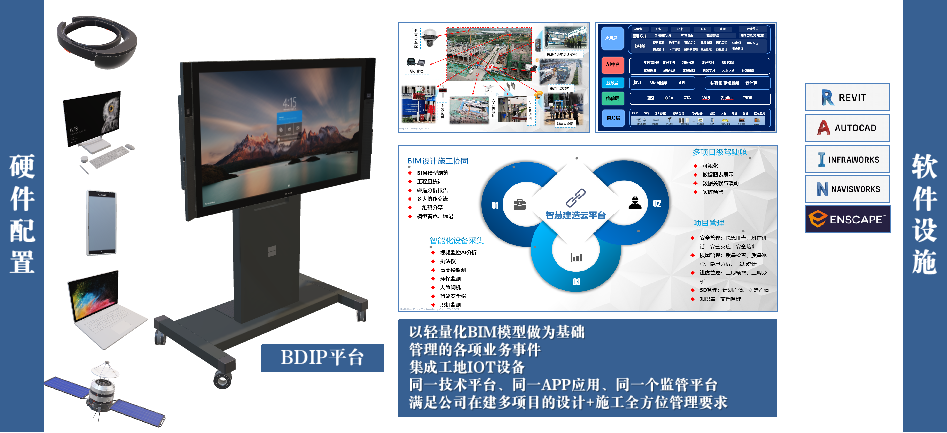

软硬件配置
项目实施策划

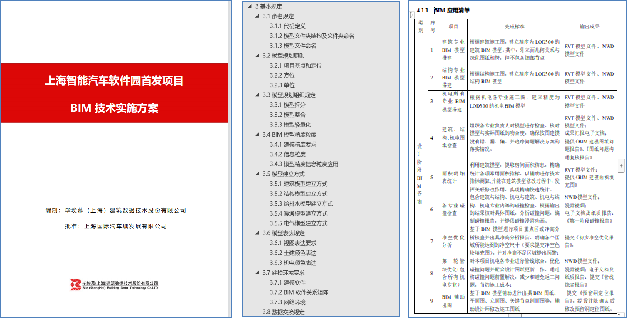

实施方案与标准
制定建模标准:定制编码、图层、着色、分解等相关要求规划BIM相关工作流程、工作模板规划项目各参与方基于BIM的交付成果标准为后期进度可视化、碰撞及管线优化做好准备工作。

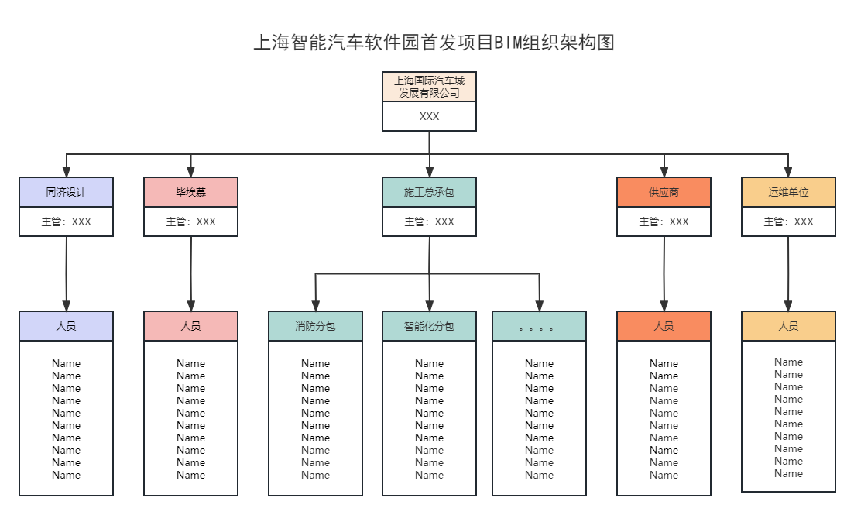

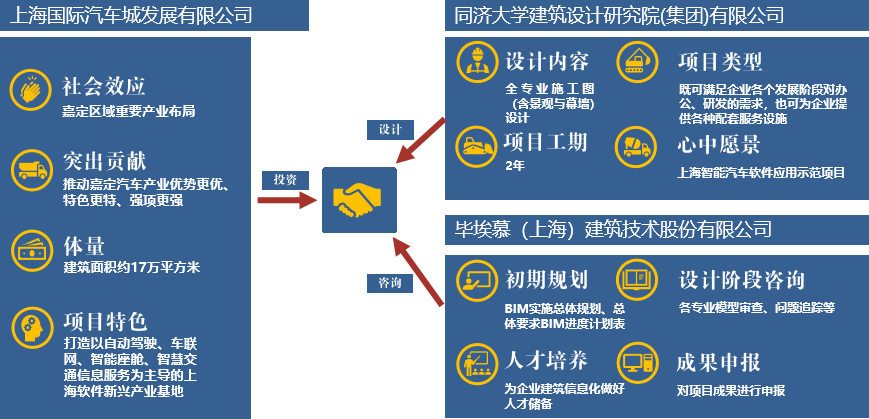

组织架构
采用“BIM工作室+外委技术支持”模式开展。
以项目经理为总负责,成立项目BIM实施小组。
设计阶段BIM工作由BIM顾问公司负责。
设计院以及施工各单位进行配合。
阶段与目标
三大目标:设计控制、工期控制、成本控制
项目BIM应用内容分为三大阶段:
本阶段目标
●第一阶段 · 设计阶段【设计质量控制】:面向图纸,通过BIM技术应用实现图纸查漏补缺,优化路径、空间复核,最终完善图纸质量、实现成本优化。
后期规划目标
●第二阶段 · 施工阶段【工期、成本控制】:结合已经完成的BIM模型及管线综合,对部分设计图纸不明确的地方,进行二次深化设计,规避设计与施工的脱节。深化设计完成后,采用多种媒介辅助现场施工;同时根据现场实际情况出具多种辅助成果,达到规避返工的目标。
●第三阶段 ·竣工阶段:在前期搭建完成的BIM模型基础上,不断完善项目设备竣工信息情况。为后期运维做技术支持。

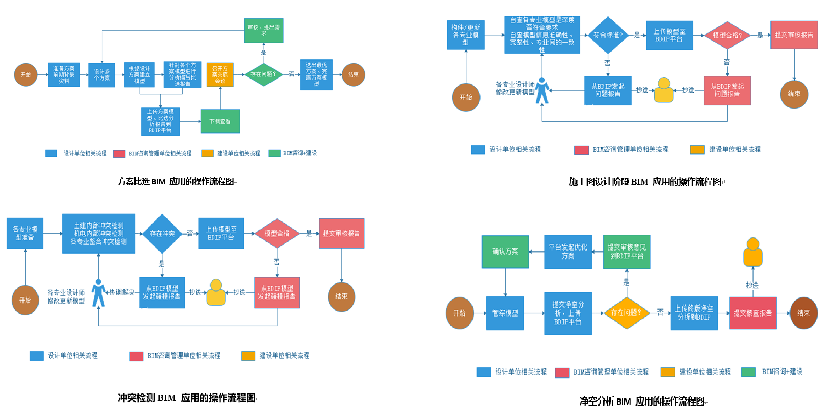

BIM管理流程

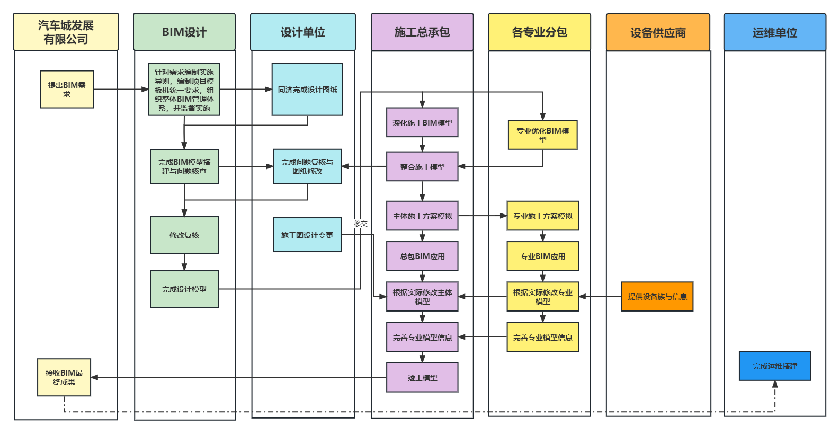

项目BIM管理流程(目前完成设计阶段应用):
BIM技术流程
创新应用分析
样板定制
积极编制BIM技术样板文件,对BIM技术在设计过程中的应用及协同工作进行提前布局。同时,结合项目特点,编制BIM应用实施方案作为指导文件,制定专项BIM实施应用点,保证BIM成果落地,为项目施工提供方案支持,有效提高项目管理水平。

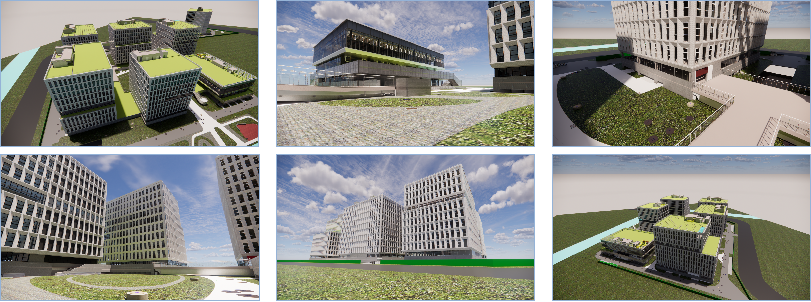

建立建筑专业模型
根据建筑图纸,搭建建筑模型,通过模型可精确反映建筑空间及功能,通过模型检查,有效发现房间面积和功能设置等问题,减少图纸问题,提升图纸质量,同时可为机电管线综合提供数据支持。

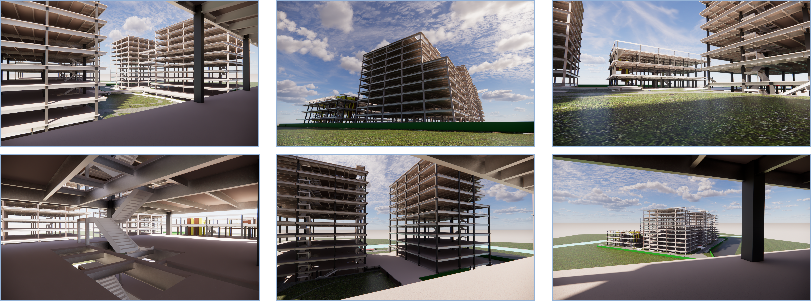

建立结构专业模型
搭建结构模型,添加施工信息,明确结构梁,柱具体定位,发现构件之间的缺漏碰缺及构件尺寸影响净空等问题,减少图纸问题,提高结构布置的合理性,同时可为机电管线综合提供数据支持。
建立机电专业模型
搭建机电专业模型,添加各专业图纸信息,可为机电安装提供数据支持,通过模型发现管线的路由布置、标高定位、管线尺寸等问题,优化管线尺寸和布置,提升管线布置合理性。
建筑物理性能分析
项目在应用 BIM技术的过程中,分析该技术对本项目的适用性情况,对建筑结构进行优化调整。比如,在建筑项目规划阶段,需考虑建筑项目施工的气候环境、空气质量、光照情况、通风大小等因素,并将这些要素纳入到建筑工程设计的指标中。

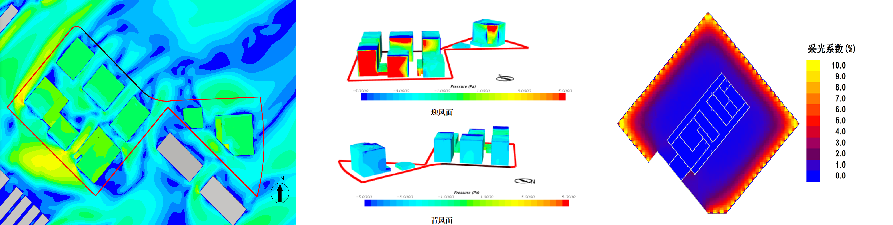

通过对室外风环境的模拟来指导户外绿植的设置,采光分析来指导幕墙玻璃参数选型。

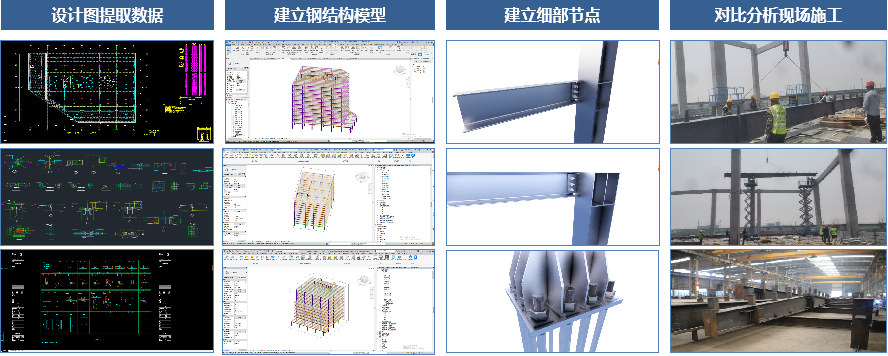

钢结构BIM应用
建立BIM模型,为了进一步切合现场、验证其可行性,通过细部节点图来在钢结构模型上继续深化细部节点模型,待模型建立完成后,验证其可行性。尽可能在施工之前将风险点进行规避。

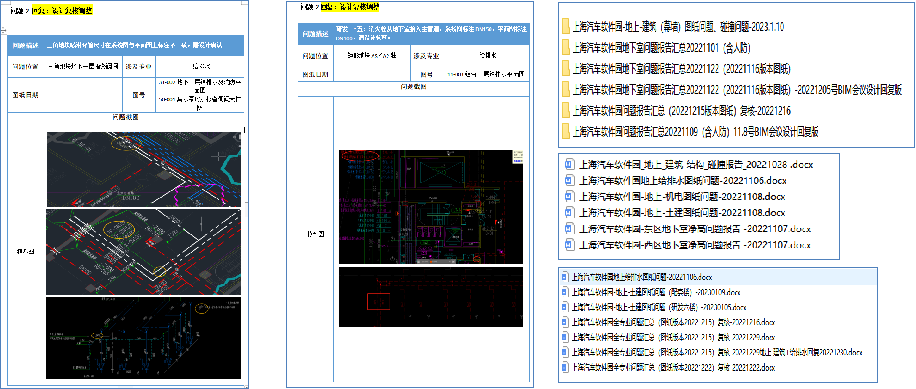

图模校核-输出成果
设计疑问记录是用于项目整体过程中参建各方与设计单位进行问题沟通的协同管理流程,通过标注化的流程管理,可以确保问题的产生、解决、闭环得到跟踪和记录。

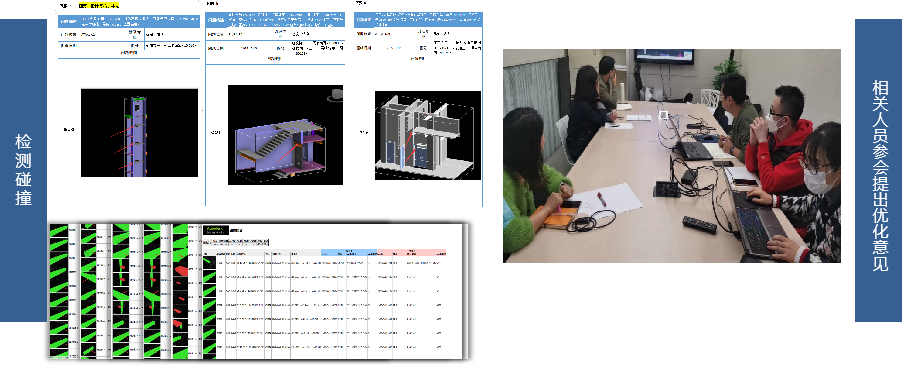

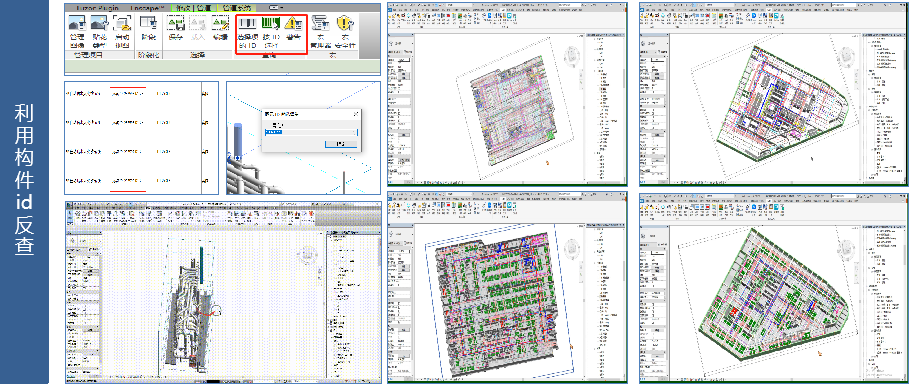

碰撞检查及输出清单
利用BIM碰撞检测等技术,从施工角度出发,对设计图纸进行细化,补充及完善。实现建筑与结构、结构与暖通、机电安装以及设备等不同专业图纸之间的碰撞。并根据不同期间、不同部位出具碰撞检测报告。

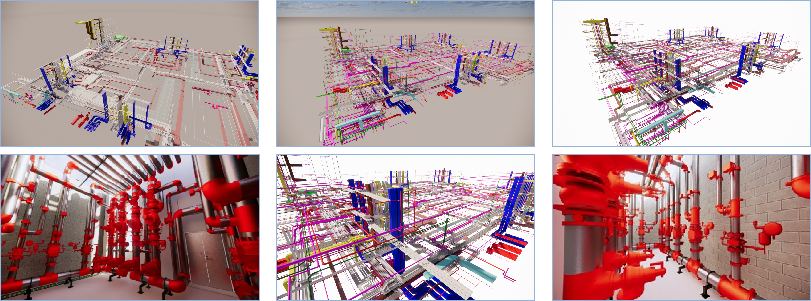

管综优化及模型调整
根据生成的碰撞报告,再结合现场实际情况,对机电管线进行优化排布,对碰撞部位进行合理调整。对公共空间、设备层、机房区域基于BIM模型进行管线综合排布工作,以满足净高、安装的要求,指导施工安装工作。
净高分析
利用BIM整合模型,对机电管线排布进行净高优化检测,并提交净高检测报告和坚向净空优化建议。BIM顾问方通过协同平台提交设计成果,供设计单位与业主核查管综是否满足净空标准。

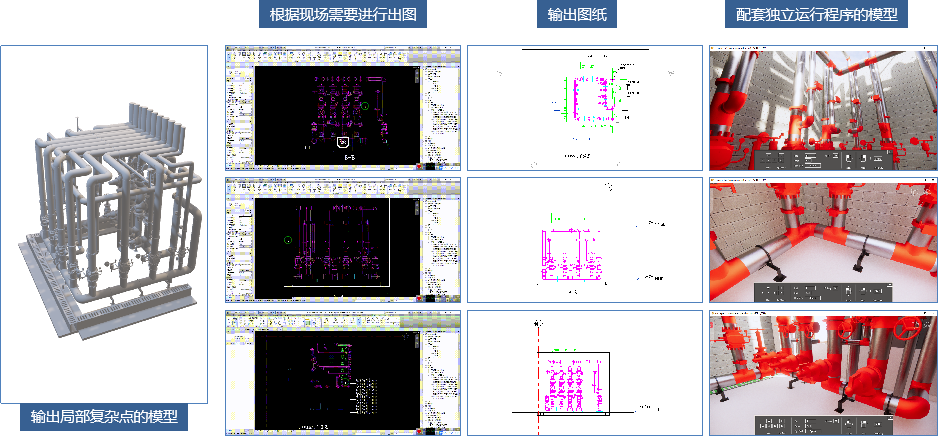

输出各类图纸

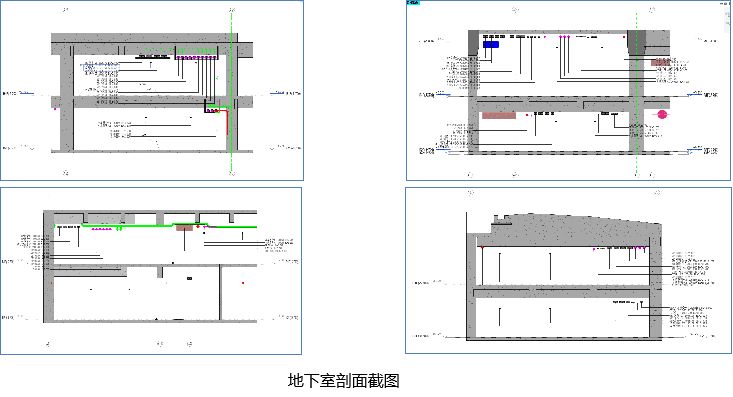

项目基于BIM模型辅助进行出具BIM图纸给施工单位进行成果交底:平面图、立面图、关键节点剖面图等,辅助设计师修改施工图纸。

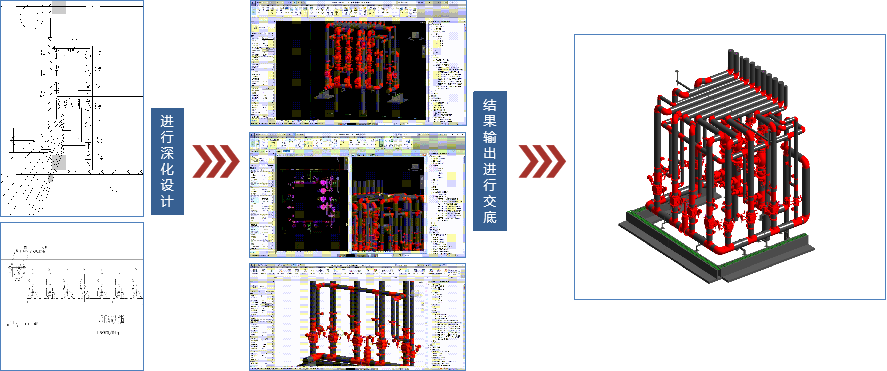

深化设计
在设计平面图上,一些湿式报警阀间的平面标注不清,只提供了系统图。因设备间空间狭小,需要在安装之前利用BIM技术进行深化设计,设计整体的摆放布局,各类管线的高度等。

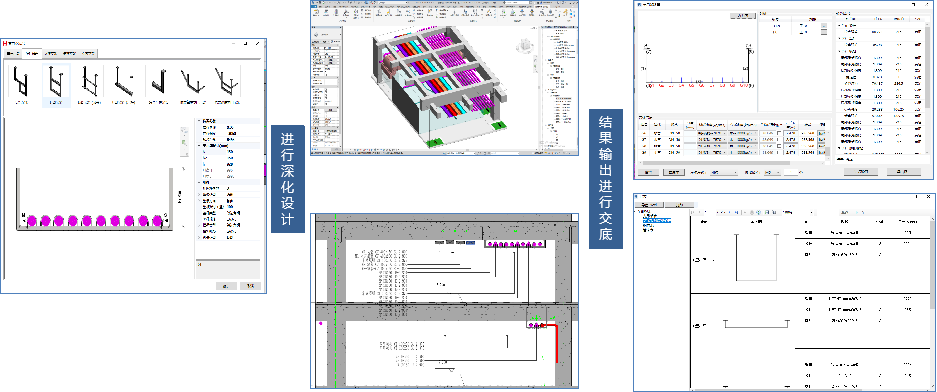

综合支吊架是机电安装专业中的重大难点。项目利用 BIM 技术中的共享参数,打通了 BIM 图纸、模型和工厂预制化的壁垒,达到 BIM模型完成后直接出具料单和图纸的目标,以满足加工安装的要求。安装过程便捷标准,安装效果良好可靠,避免了传统支吊架实施过程中造成的浪费。

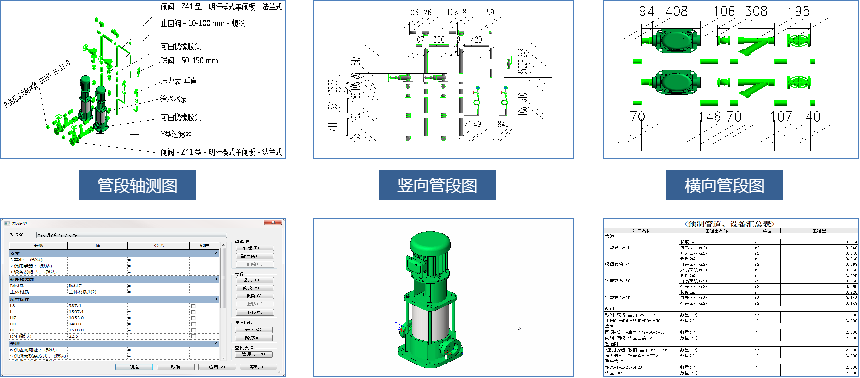

机电交底
根据机电深化设计方案,创建爆炸式分析视图,出管道以及设备工程量表,指导管段施工。
局部框选-轻装上阵

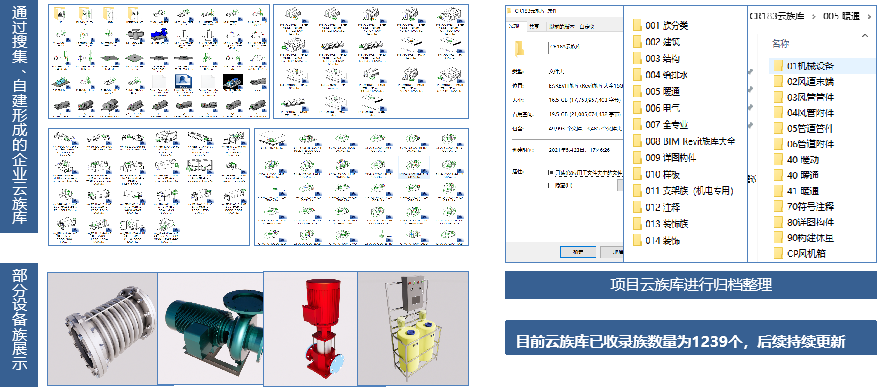

项目云族库建立
在进行项目的同时,逐步完善形成企业级房建类项目云族库。

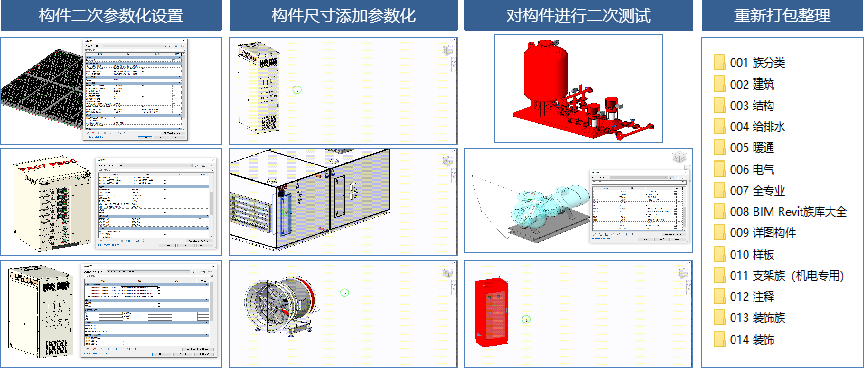

云族库再升级
通过对搜集到的构件族进行二次参数化设置,可根据现场实际情况设置构件的尺寸;同时赋予设备属性,便于设备后期进行维护。

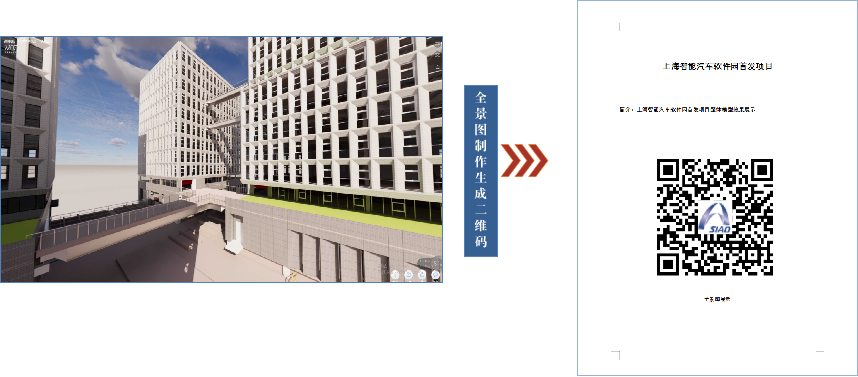

移动端二维码应用
对平面图表达不清晰的部位进行二次深化设计之后,为了能够更好的辅助施工,使用BIM技术制作移动端二维码,张贴在施工区域,如遇问题可通过微信扫码,进行全景云查看。

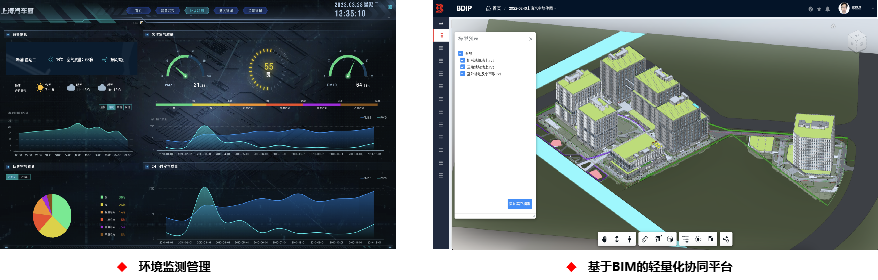

基于BIM模型的全过程管理协同平台
本项目为确保BIM成果在项目全过程得到充分的应用,与信息化管理技术相结合,基于BIM模型为核心,建立了BDIP建筑数据集成平台包括规划、设计、招采、施工、验收、运维全过程的管理系统。通过WEB端和移动端结合的方式进行访问。

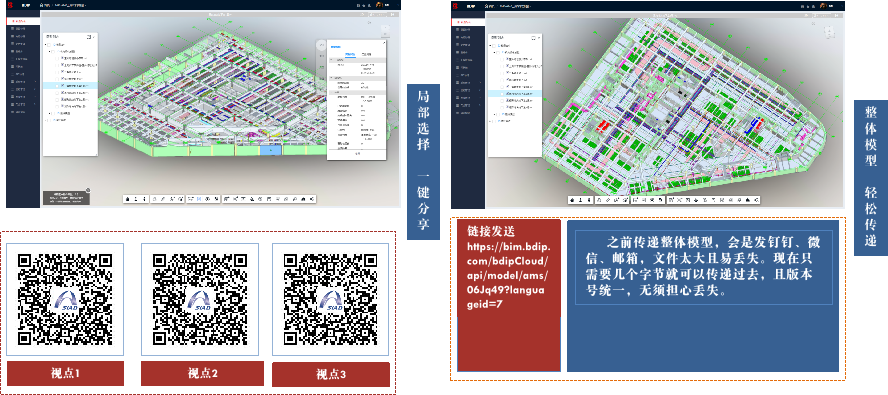

模型随心分享
相比较而言,之前制作BIM模型二维码分享,工作流程十分繁琐,现在可以使用BDIP根据现场情况,选择合适的方式,随心分享。

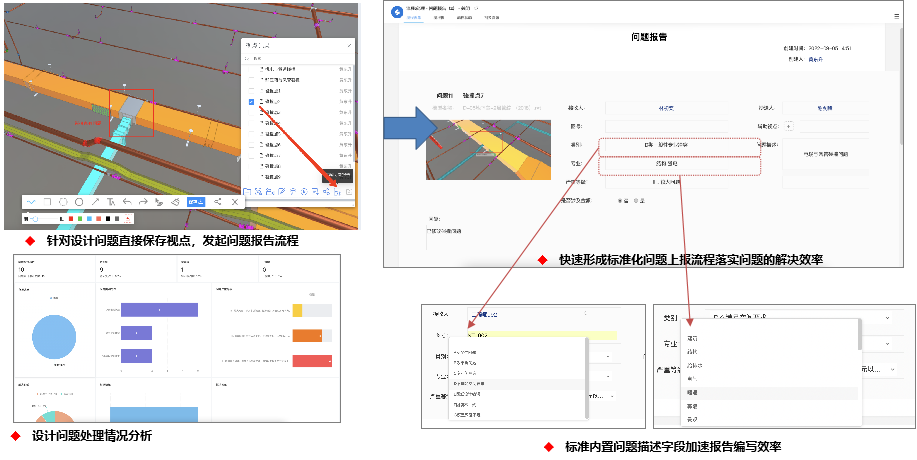

问题报告协同
BIM工程师,在协同平台发起模型审核报告,流程自动流转至设计方解决模型问题的协同审图机制。通过模型漫游、碰撞检查等方式,进行各专业间碰撞检查并发起图纸问题报告。
1、如何保证BIM图纸问题报告是否及时解决?
图纸问题报告在平台中直接生成图纸报告台账,可自动计算问题处理时间,可复盘查看,同时在待处理流程中可以自动提醒。
2、问题涉及多专业时如何处理?
可设置主次专业,由主专业设计师与涉及专业设计师敲定解决方案后由主专业设计师回复;也可设置多个专业逐个回复设计师意见。
3、加入BIM审图流程是否与已有管理流程冲突?
BIM审图流程中设计师回复内容应为已通过的业主方、造价方审核后的实际改单内容,流程相对独立。
4、各方是否增加工作量?
BIM审图的关键在于施工前解决设计问题,避免返工造成实际施工成本增加,是把审图的工作提前了,而不是增加。
5、基于BDIP的BIM审图有什么优点?
智能、便捷、可追溯问题的闭环情况,实际使用过程,各方仅需要查阅平台数据记录,即可了解审图信息,沟通效率较高。
总结与展望
