设计师角色登录平台后,可参考该业务场景进行基于BIM的设计应用管理和服务,通过平台不仅可以提高个人工作生产效率,更能提升个人业务水平价值,实现更高突破。

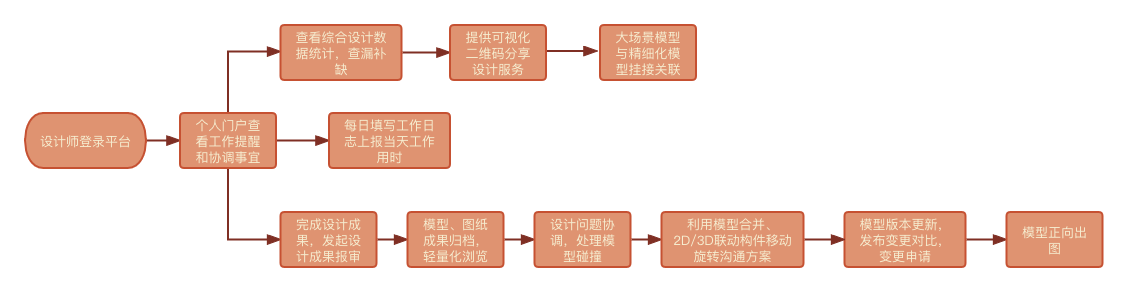

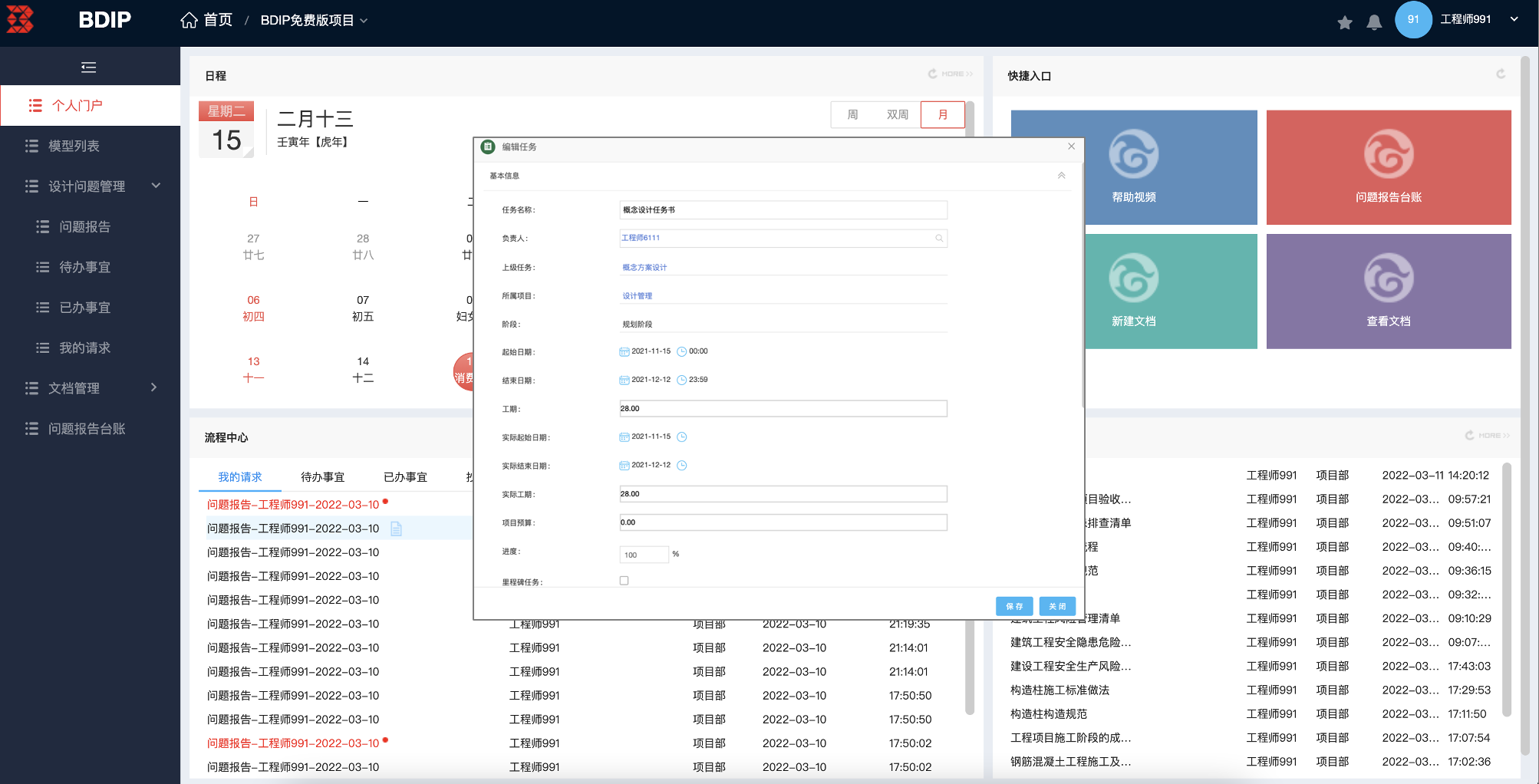

项目任务创建完成后,会同步至对应任务负责人的账号上,通过各种便捷的管理模块和看板菜单,来管理和执行个人任务,提高个人工作管理效率,让每一个员工清楚自己的工作。

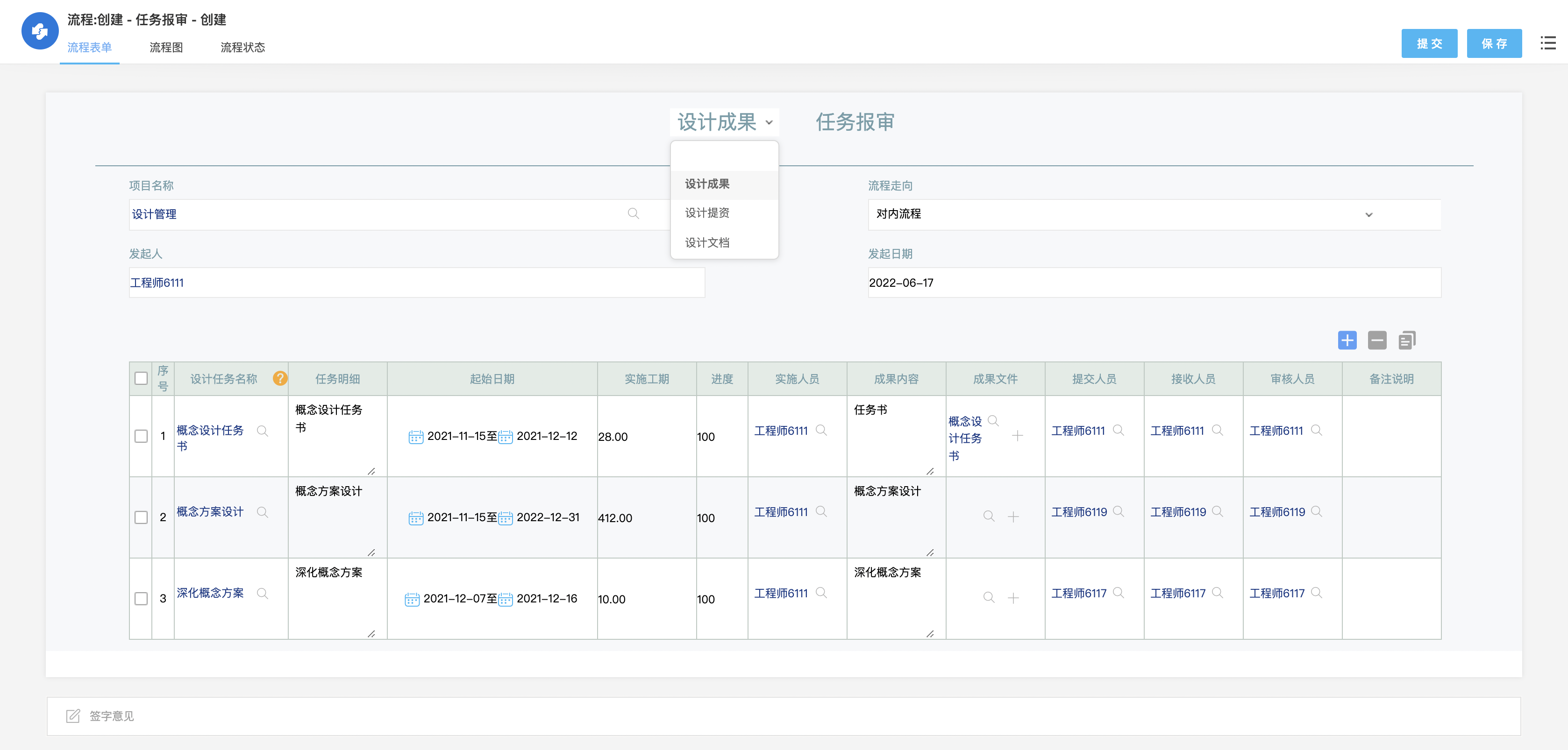

任务负责人根据任务要求和时间进行任务执行,并通过协同平台对成果进行成果、实际用时等内容的上报,经过对应专业负责人的审批后对成功进行闭环。从而对成果质量和效率分别进行了提升。

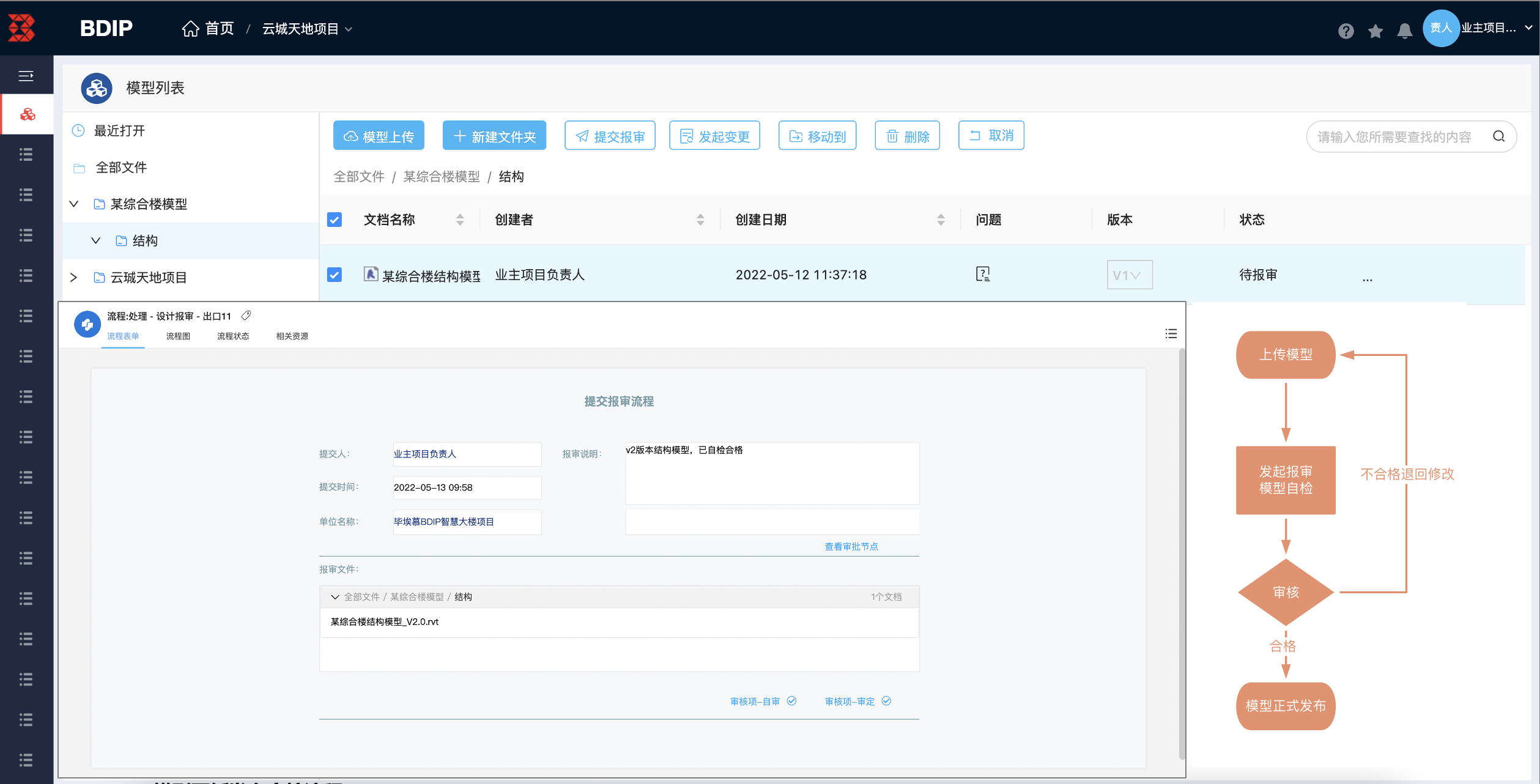

如果我们需要控制平台上模型图纸的上传质量和版本管理,可以加入模型图纸发布报审流程环节。通过发起人上传模型后提交报审流程,由审核人员进行审核后才能正式被平台中所有参与单位进行查阅和协同应用,确保模型图纸资料的准确性和合规性,保障全过程应用的数据安全。

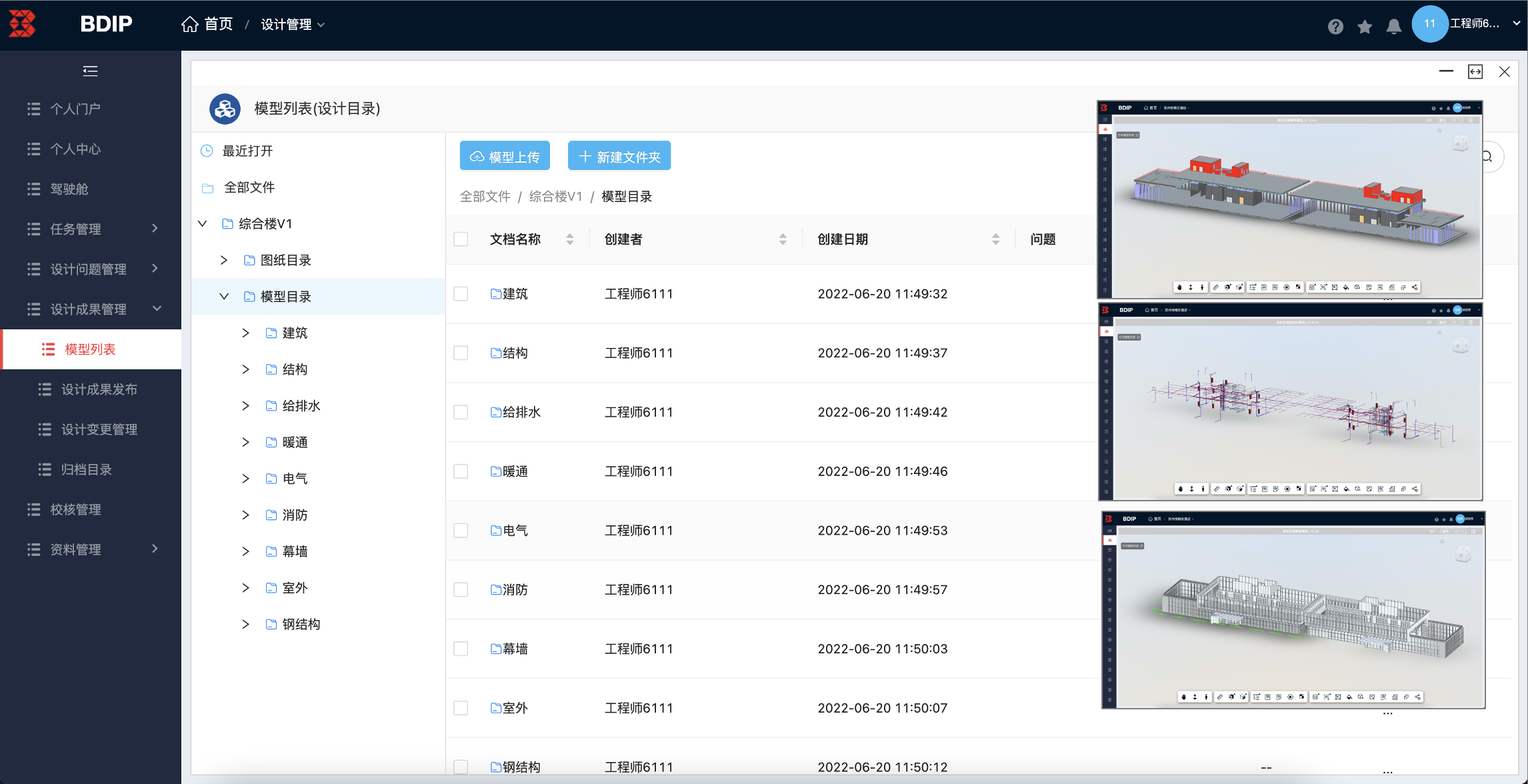

模型上传平台后,会形成轻量化归档目录和源文件归档目录,分别用于在线设计审核及源文件归档,并且可通过按项目、按专业、按版本等各种管理逻辑对归档模型进行查找和使用,即可为后续的出图、交付提供便捷的管理功能,又可自动形成内部成果资产。

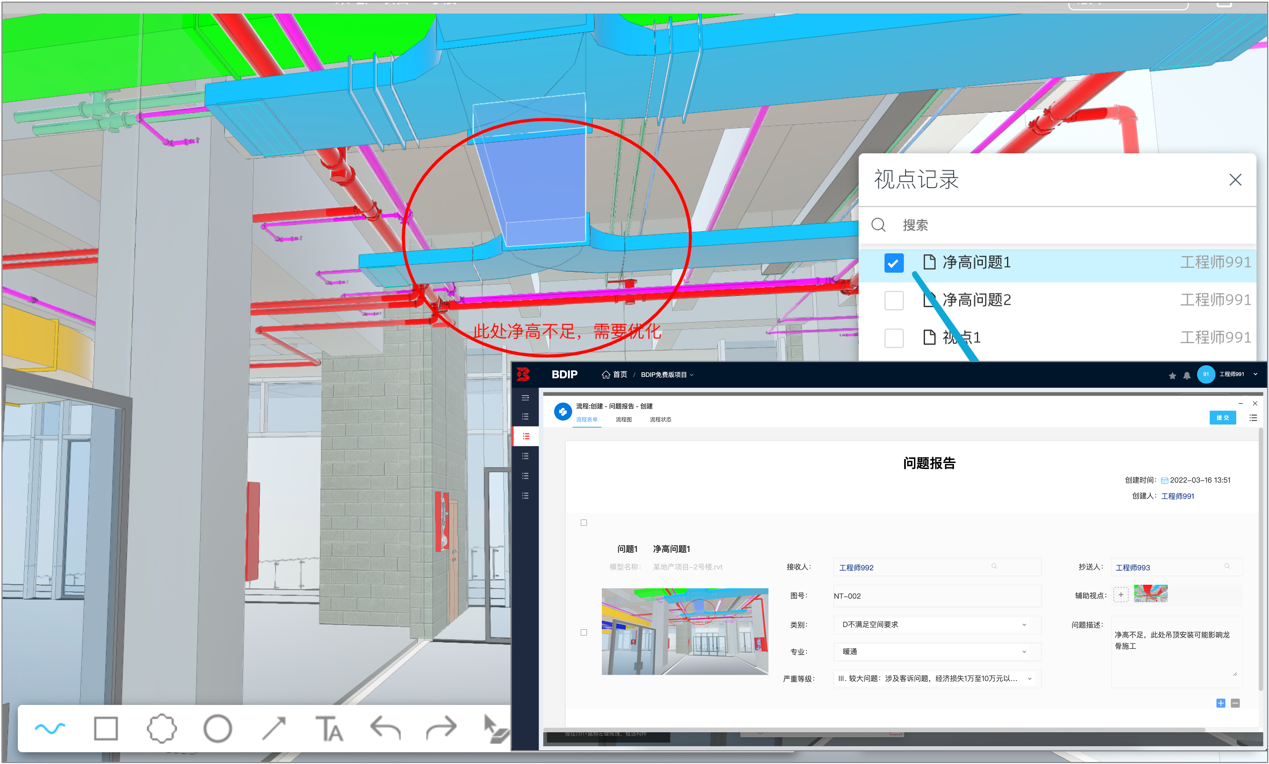

设计内部和外部单位可以基于BIM模型对设计方案进行协同互动,通过试点保存,发起问题报告的方式进行设计问题管理和回复闭环,即可以确保设计问题有效解决,也可以形成数据分析辅助设计质量控制,通过平台内设的标准字段可以减少问题输入量,快速形成问题描述,提高处理效率。

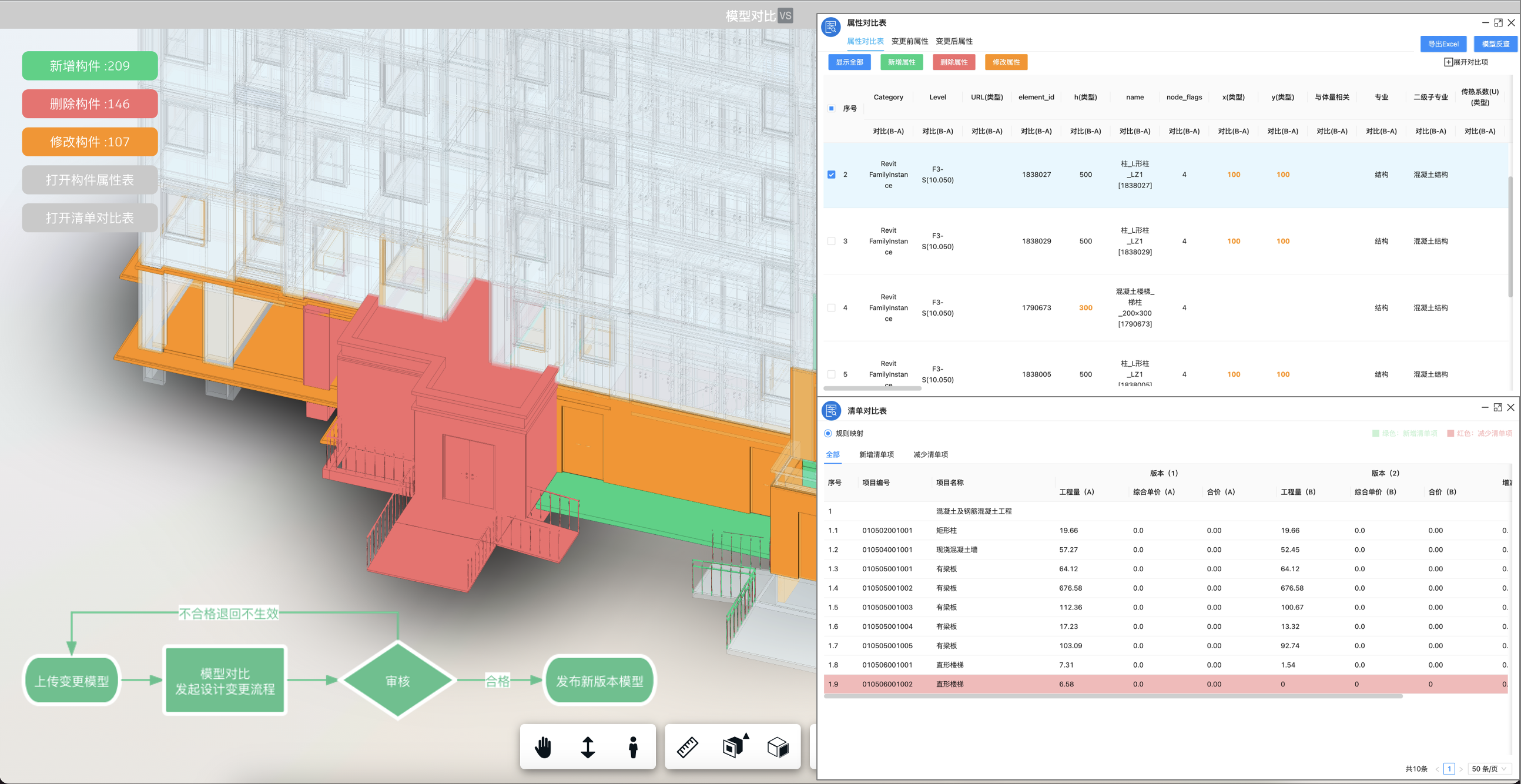

在项目建设过程中,一旦模型发生深化调整或者设计变更后,需要通过设计变更流程进行统一管理。平台支持新版本模型上传后自动形成模型版本对比查看及变更构件对比表功能,如果已经编制过清单,还能形成清单对比。方便后续设计变更审批人更加清晰的了解项目变化的位置及大概的成本影响,实现高效和精细化管理价值。

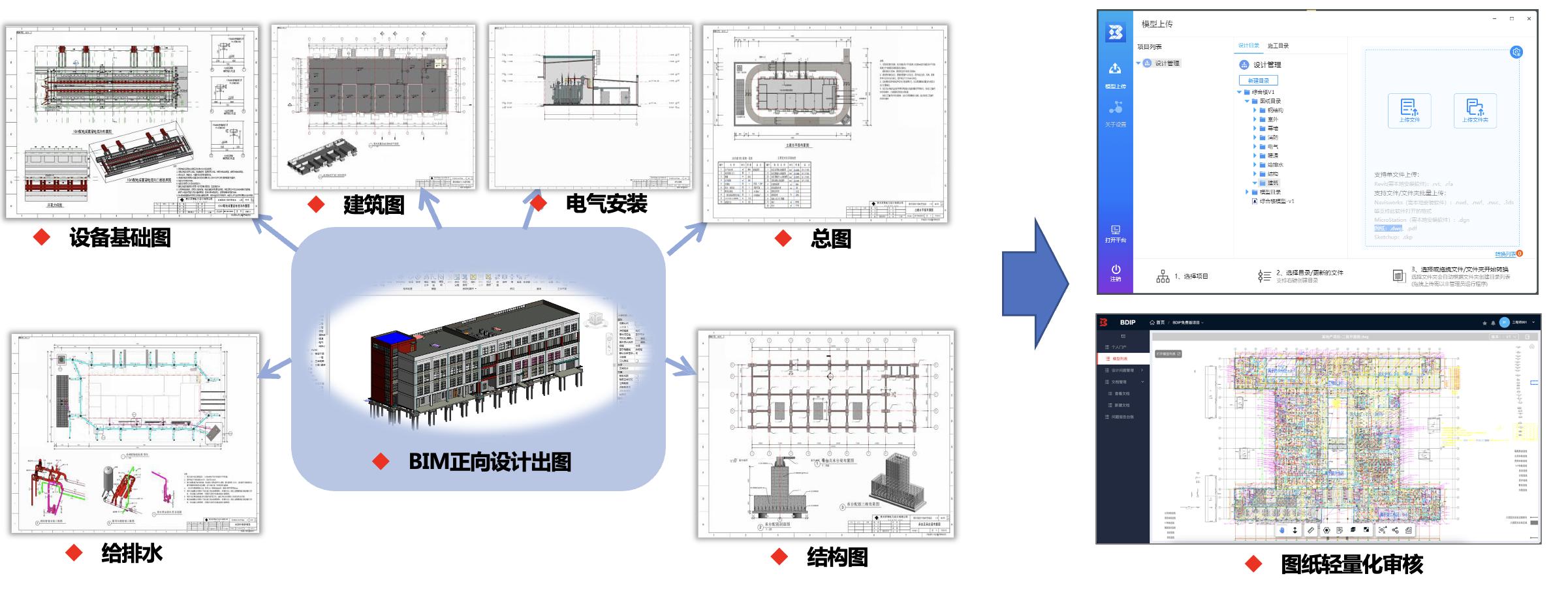

通过线下建模设计生产各专业CAD或PDF等各类形式的标准设计图纸成果后,通过平台的轻量化组建进行批量上传,即可开展审图工作在线化。通过平台内置好的各专业文档目录对成果进行分类化管理,一旦审核通过即可形成规范的存档管理,便于后续查询及交付。

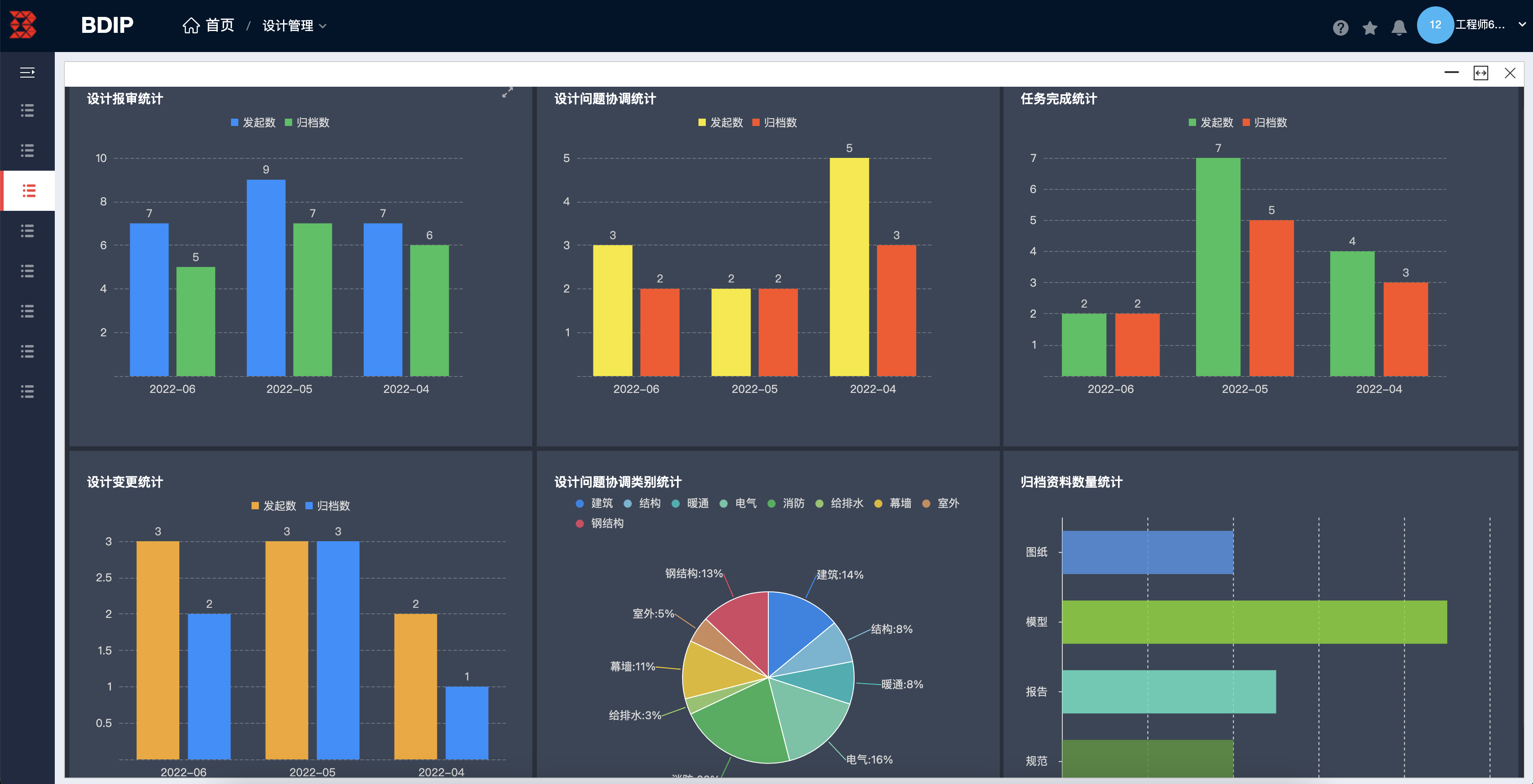

最终设计阶段的管理过程,可以通过平台的数据看板、驾驶舱等统计界面进行汇总,数据自动根据业务管理过程采集统计分析,并支持反查和追溯。通过规范化、在线化的设计过程管理,可以提高管理效率,确保成果永久保存,数据可形成经验成果,便于后续设计指标建立,形成企业的强大竞争力。

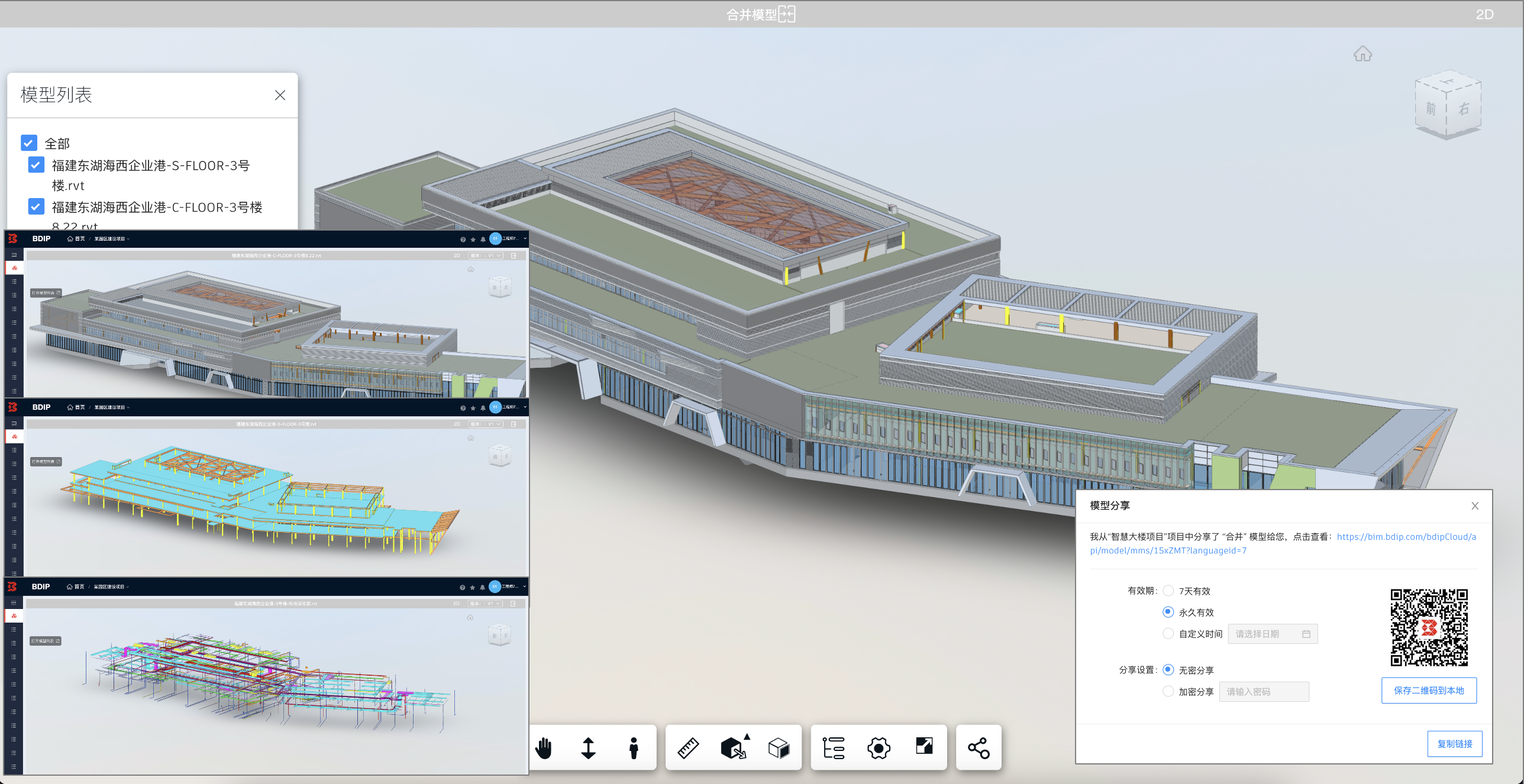

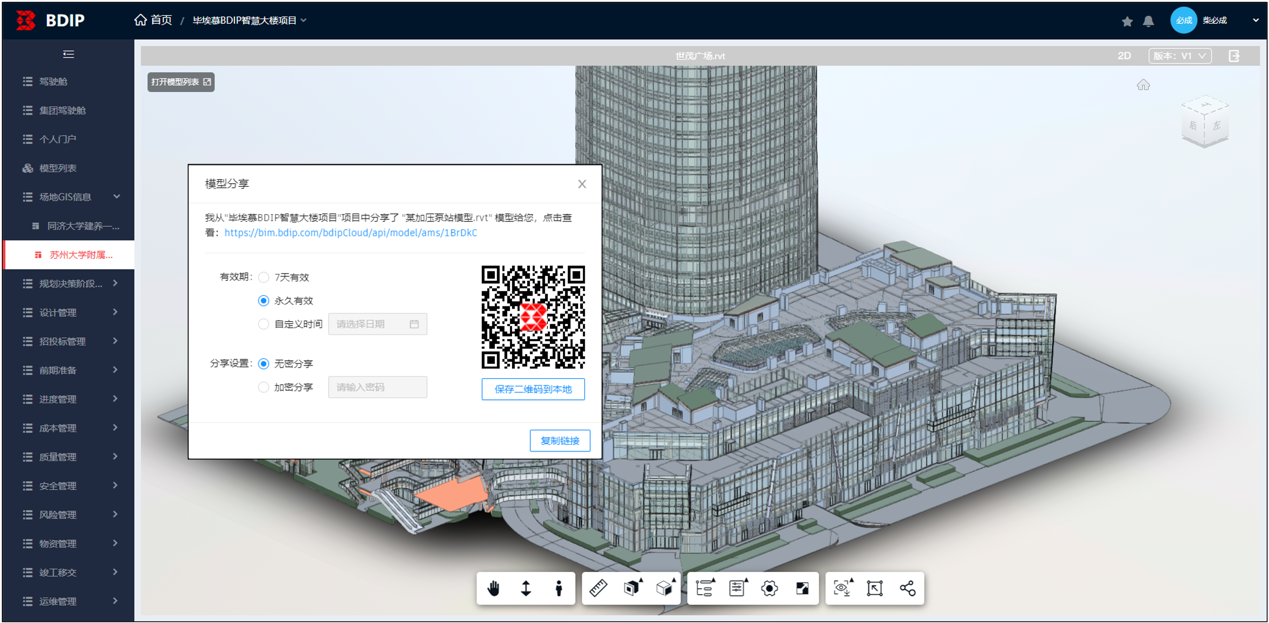

BIM模型的价值在于可以提高问题沟通效率及更直观的可视化优势。在BDIP系统中,如果短期的项目参与人员需要访问BIM模型进行信息查看也可以通过模型分享功能来实现,无需配置账号,点击分享链接或二维码扫描即可查看BIM模型。分享功能可以设置分享链接的有效时间,确保模型信息的保密性。

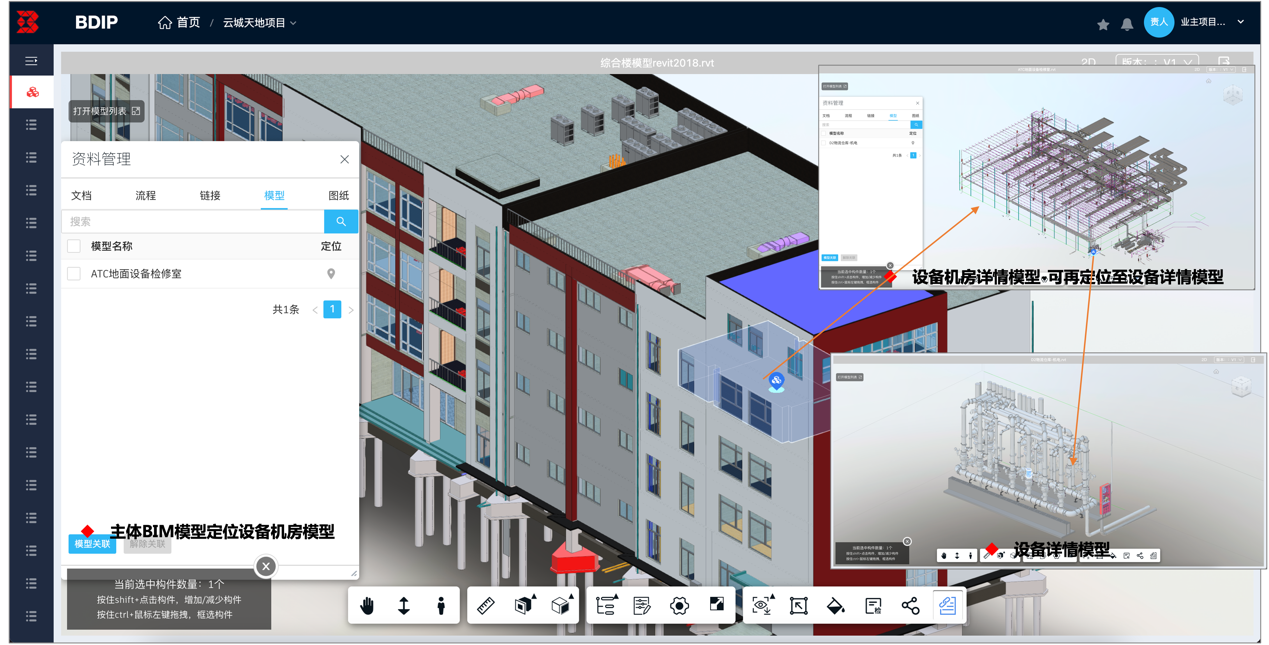

在常规BIM技术应用中,随着工程建设阶段的进行,由于模型体量大,构件数量多,通常受制于当前BIM技术软件工具的承受力问题,我们会将模型分类型、分层、分专业进行使用。为了提升各类型模型总分关系的便捷应用,平台支持模型与模型的关联定位跳转。例如整体模型中的设备机房跳转到更精细的设备机房深化模型里查看。

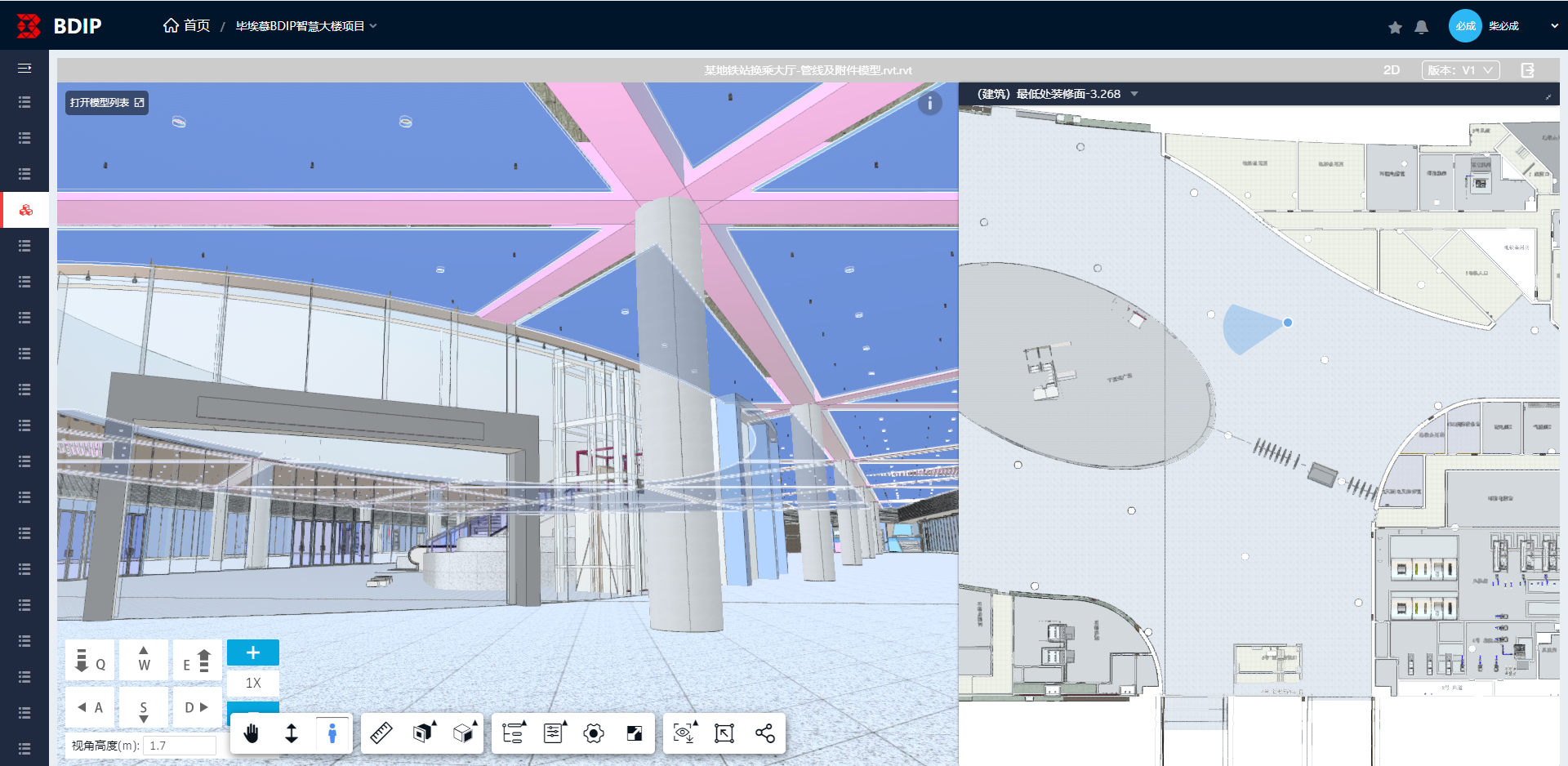

对于工程建设人员多年来的工作特性来说,目前仍需要2D平面图辅助进行BIM模型定位。BDIP支持2D视图与3D视图同框显示并联动定位的功能,方便项目管理人员能快速通过最为熟悉的2D图纸找到三维构件进行BIM信息浏览,也支持通过三维定位找到2D视图的定位。
项目实际应用中经常需要将模型按专业、按单体、按区域进行拆分应用,但是当需要以项目整体形态进行浏览一应用时就需要整合线下模型再重新上传。BDIP平台支持多模型合并查看功能,不仅支持rvt格式,skp、dgn、nwd等常见BIM模型格式均可以相互合并,实现了特定专业建模软件的模型格式与传统BIM模型格式的合并协同应用价值。

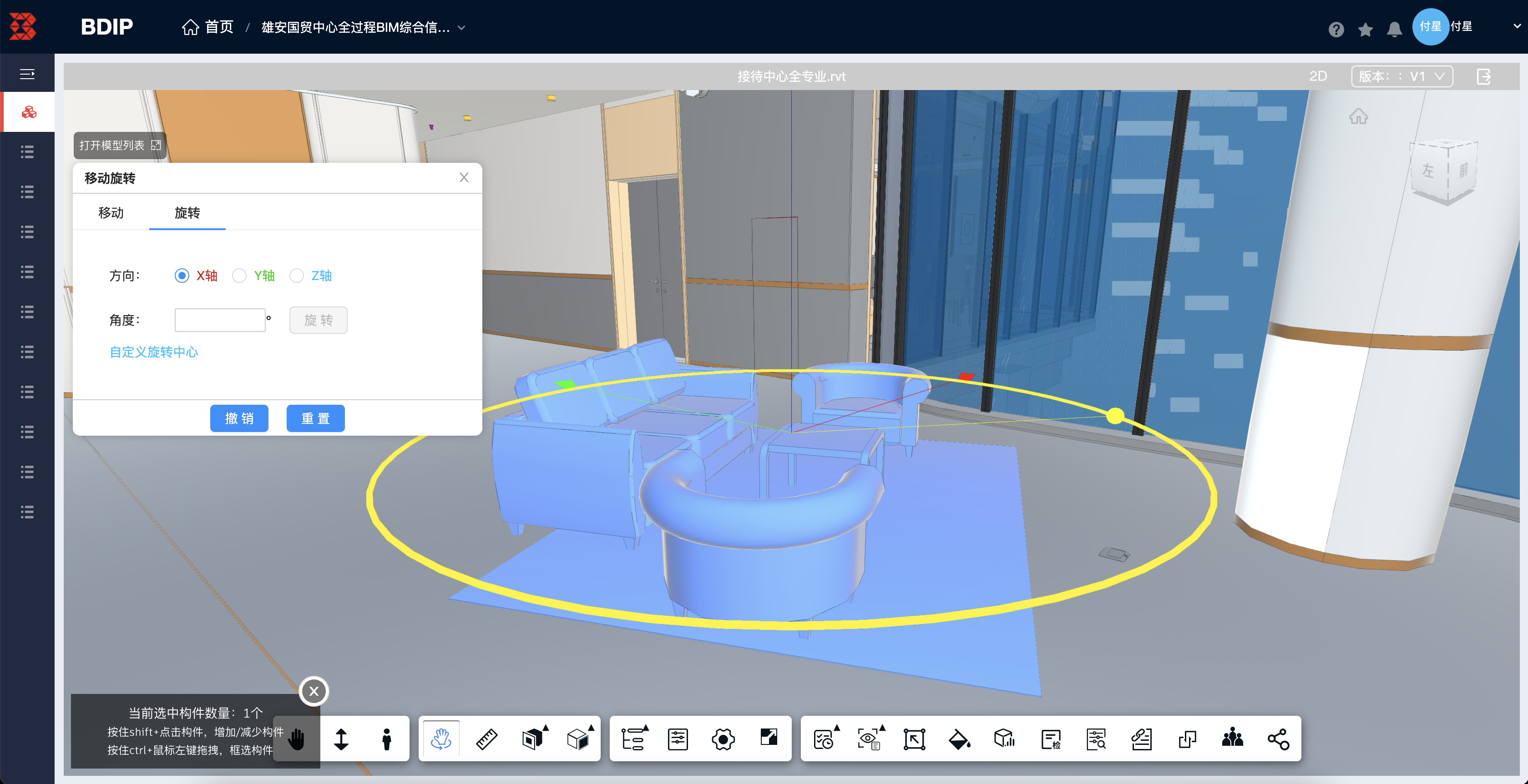

在设计问题沟通过程中,可以利用模型构件临时移动和旋转功能进行方案模拟和沟通,提高问题沟通效率,并且可以通过视点保存功能将临时移动旋转后的方案进行保存,方便一键调用。该功能可以用于处理方案互动,方案交底,问题分析等各种应用场景。
