近日,毕埃慕“BIM+智慧建造云平台初期验收会”在济南水发项目成功召开,标志着公司BIM+智慧建造云平台建设工作取得阶段性胜利,为下一步工作奠定坚实基础。
集团公司副总经理、总工程师,科技创新部总经理等领导到会指导,毕埃慕公司总经理林敏、项目负责人熊威、BIM负责人李敏等相关负责人参加会议。
毕埃慕总经理 林敏
项目概况
水发国际物流园地处济南国际内陆港核心区、中央高端物流集聚区,由水发集团一级权属公司水发国际物流有限公司投资建设,总投资约为100亿元人民币,是山东省、济南市两级政府重大建设项目、国家“一带一路”重大项目储备库项目。

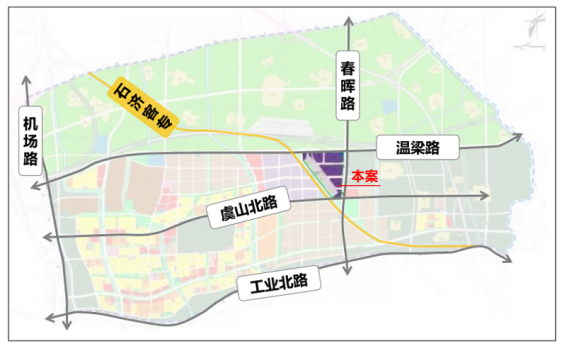

项目位于济南临港经济开发区,石济客专以东、春晖路以西、温梁路以南、虞山北路以北,规划占地面积约1400亩(净用地面积约700亩、市政规划道路面积约300亩、铁路站场面积约400亩),总建筑面积约90万m2,其中物流仓储面积约70万m2,配套设施面积约20万m2。
园区以构建国家级智慧物流配送示范园区为发展目标,将引领山东省、济南市物流产业升级,助力济南市打造国家物流枢纽城市、国际内陆港中心城市以及“一带一路”重要核心城市。
智慧建造云平台的概念

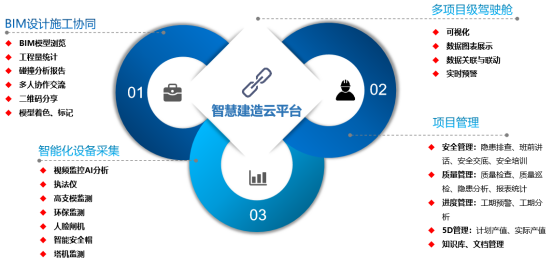

智慧建造云平台以三维轻量化BIM模型为基础,可定制化项目管理的各项业务事件,并集成工地IOT设备,实现同一个底层技术平台、同一个APP应用、同一个监管平台的SAAS服务模式,满足公司在建多项目的设计+施工全方位管理要求。

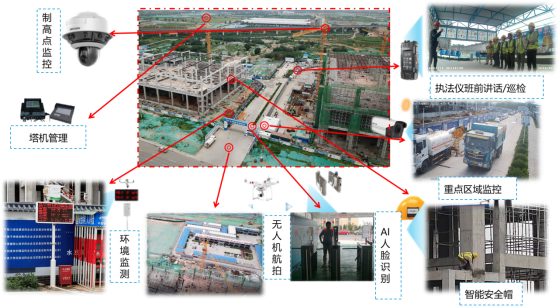

智慧工地——万物互联的全应用场景
智慧建造云平台应用
一、基于BIM的5D工程量应用

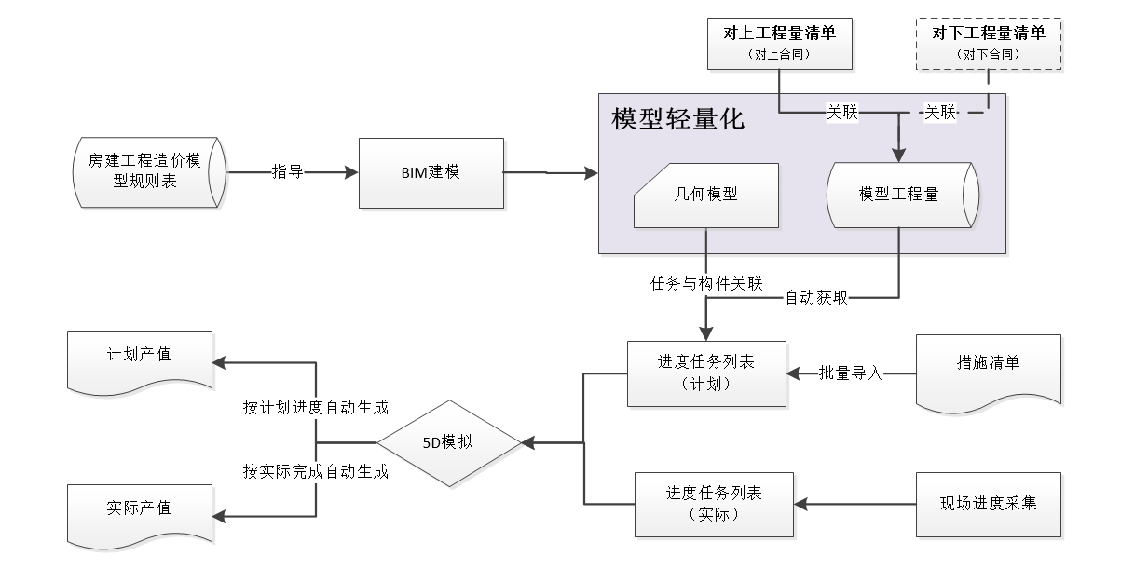

5D工程量应用的业务逻辑图

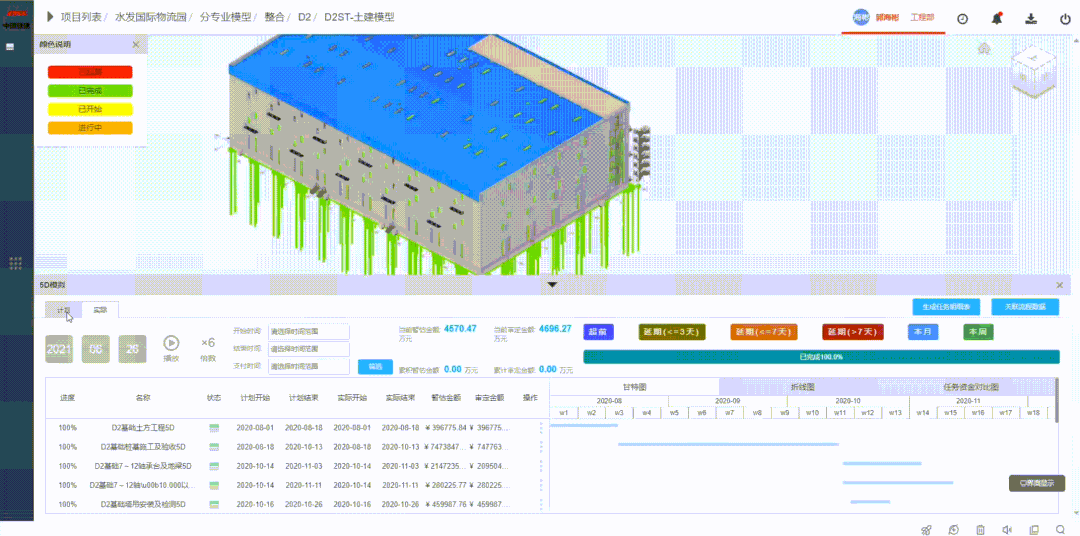

5D工程量管理应用展示
二、IOT设备接入与监测管理

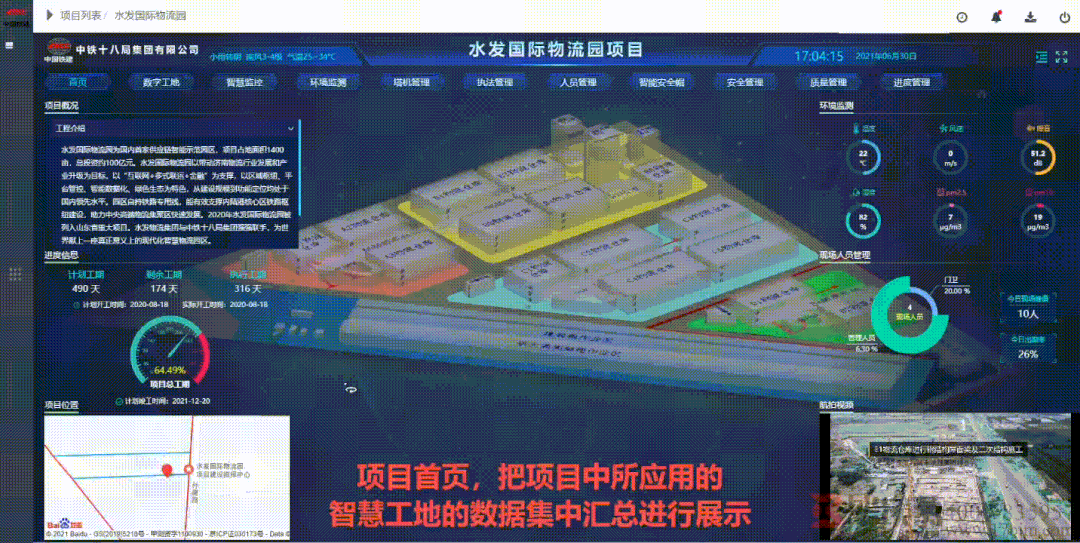

项目首页应用
打造智慧建造中心管理平台,把项目中所应用智慧工地的数据集中汇总到统一的大数据中心平台,结构化处理多来源、多类型数据,进行数据的集中展示和管理。
数字工地

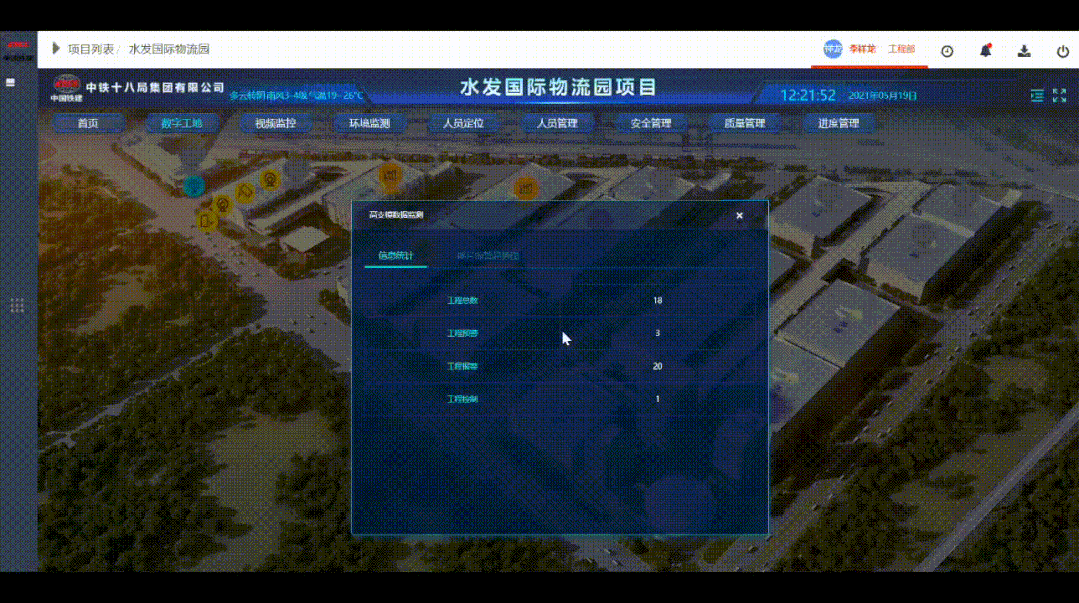

驾驶舱将以图标直观的方式将现场设备(比如:环境监测设备、视频监控设备及高支模设备)的点位与状态布置在图中,方便快捷查看设备出厂信息、维护信息及实时数据。

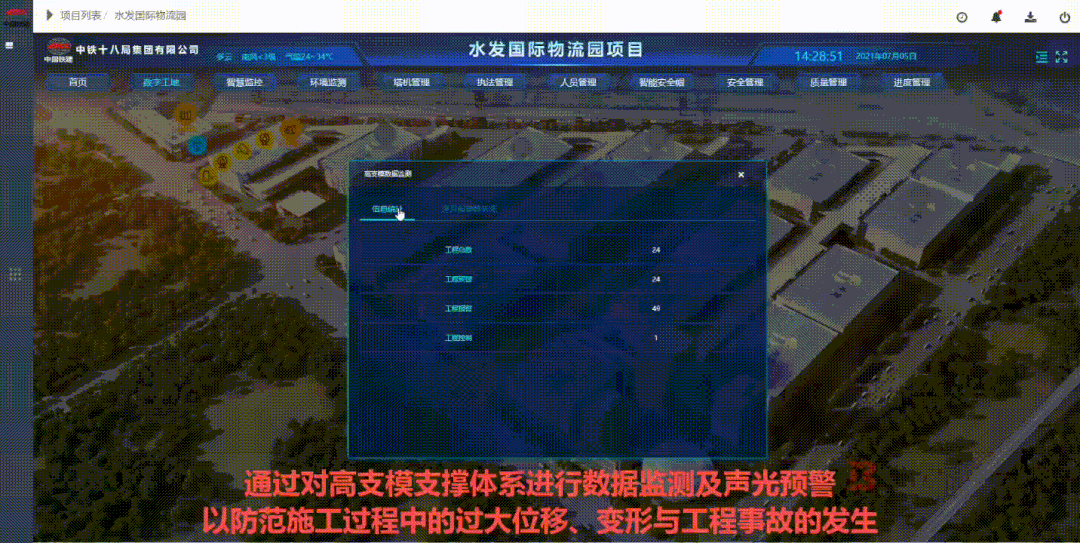

高支模自动化监测
对高支模支撑体系进行监测,预警并防范过大位移、变形与工程事故的发生,通过监测实现高支模工程信息化施工,实现安全及时预警,为理论验证提供对比数据,为优化施工方案提供依据。
AI智慧监控

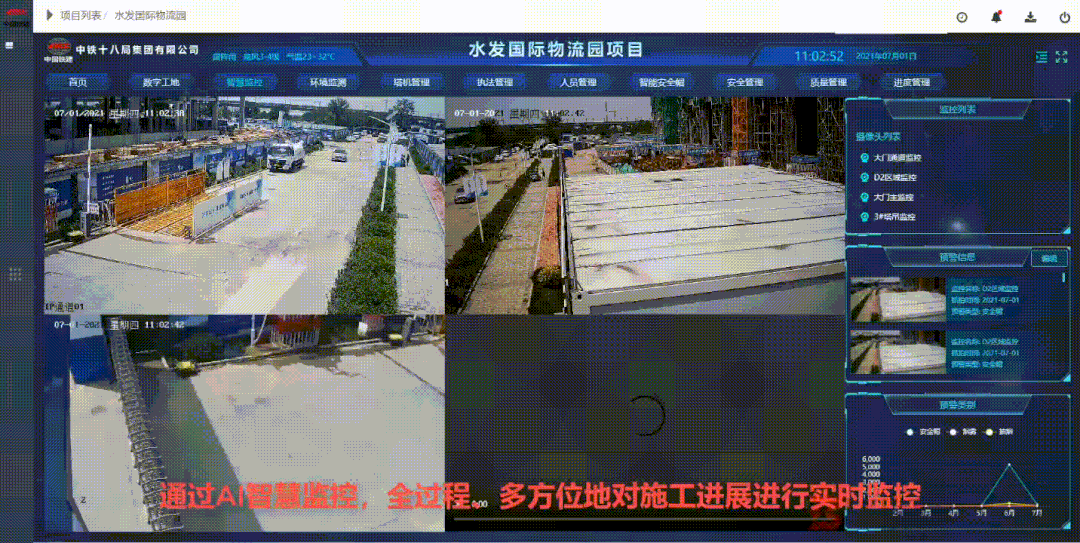

视频监控装置犹如“电子眼”,全过程、多方位地对施工进展进行实时监控,对于作业人员而言,也无形之中增加了制约力度,规范了行为,提高了安全意识。
通过平台接入项目视频监控,利用平台的视频算法对视频内容进行分析,对监控视频实施增值管理,自动识别安全帽、吸烟和明火烟雾,并形成相应事件和告警的监控方式。
环境监测
在现场相应位置设置传感器,在实时监测工地现场的噪音污染、扬尘污染的同时,监测施工现场温度、湿度、风力等环境参数。可及时发现环境变化因素,为施工作业班组预警,避免在恶劣环境下施工,减少事故隐患,提升施工质量。
塔机监测管理

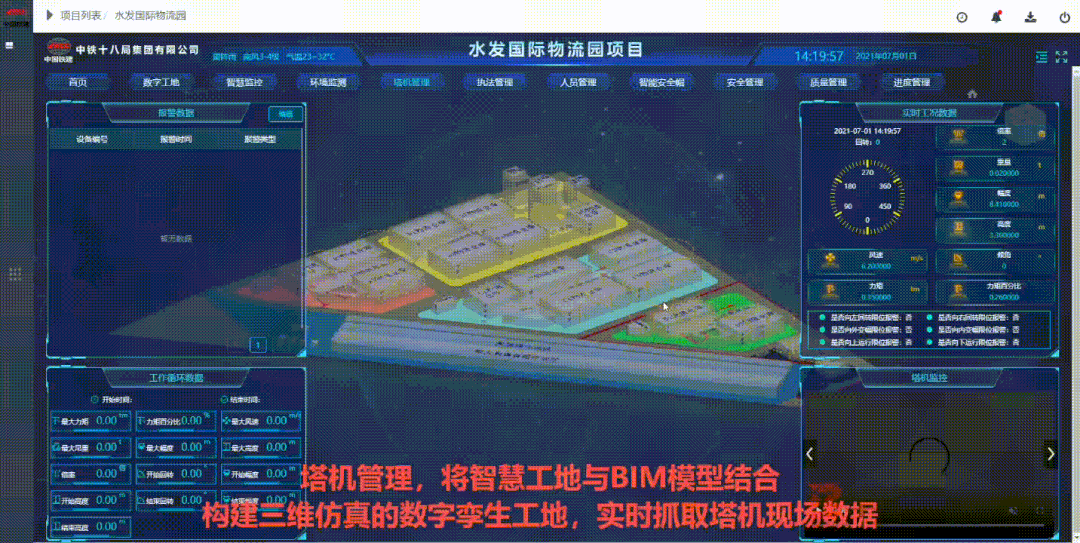

智慧工地与BIM模型有机结合,构建三维仿真的数字孪生工地,实时抓取项目现场的实施数据,即便不在现场,管理人员都能够第一时间获悉塔机运行数据、升降机载荷时长等情况,深度了解项目实况。
执法仪应用

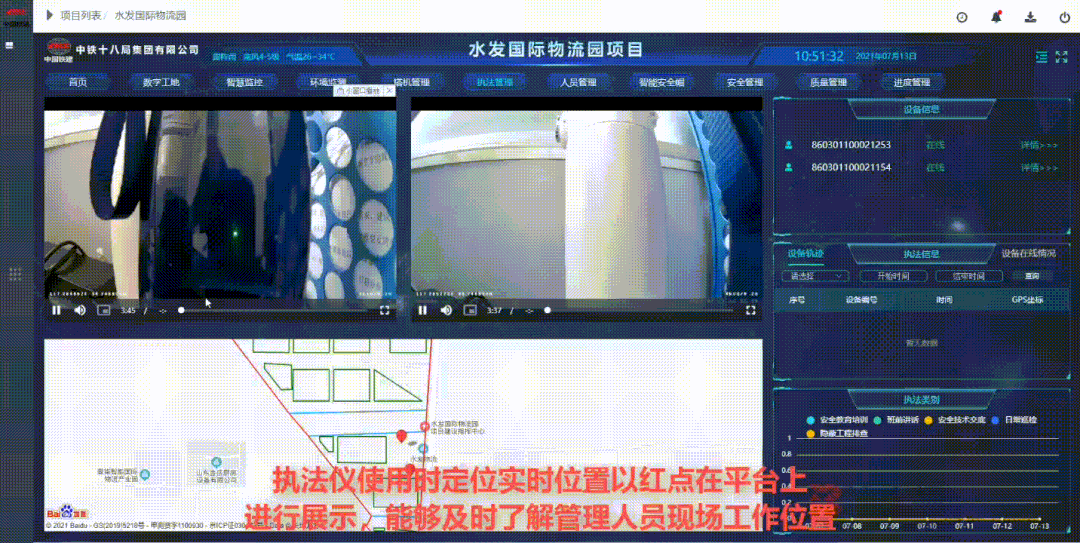

执法仪可以不受现场作业环境、采集设备、操作人员技术能力影响,实现自动采集、存储功能;可以有效实现对位置、周边环境、关建人员及其他关建项目的抓取、分析;支持集中采集,临时存储、并在网络良好环境下上传至统一平台,进行数据留存。
人员管理
人员管理与劳务实名制结合,通过人脸识别来获取施工人员及管理人员的考勤信息。减少不必要的人员纠纷问题。信息实时更新,使人员管理更加高效。受新冠疫情影响,项目复工复产遇到了挑战。项目积极推行信息化人员管理手段,针对每位施工人员每天填写进出场记录、自动测温并形成人员信息大数据,保证了施工人员组织及健康,进而保证了施工工期。
智能安全帽

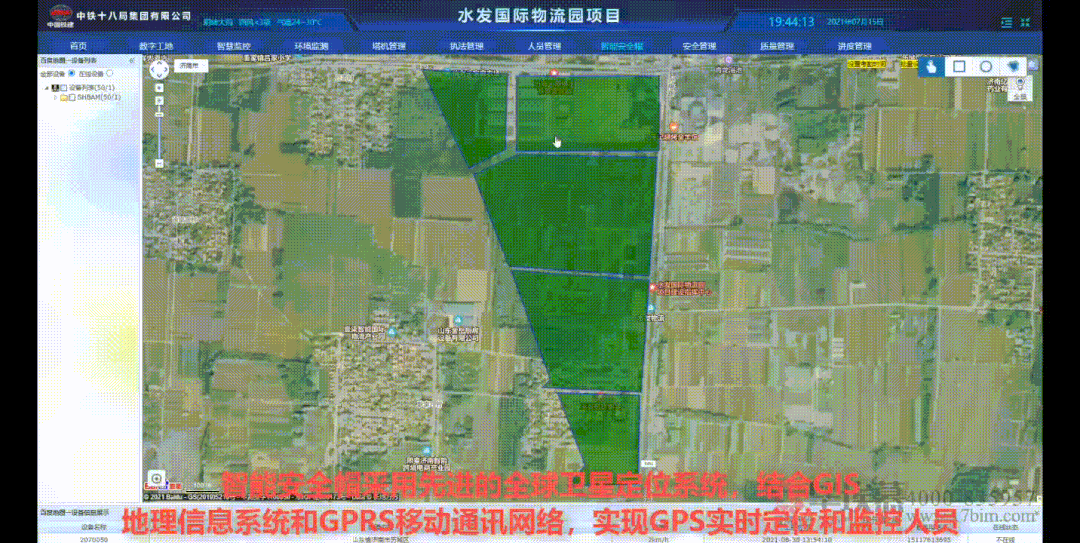

采用先进的卫星全球定位系统、结合GIS地理信息系统和GPRS移动通讯网络,实现GPS实时定位和监控人员,加强了对人员的管理,无需现场查看即可掌握项目工人分布情况,提高人员管理的效率,并能提高人员的安全性和处理突发事件的能力。
安全管理

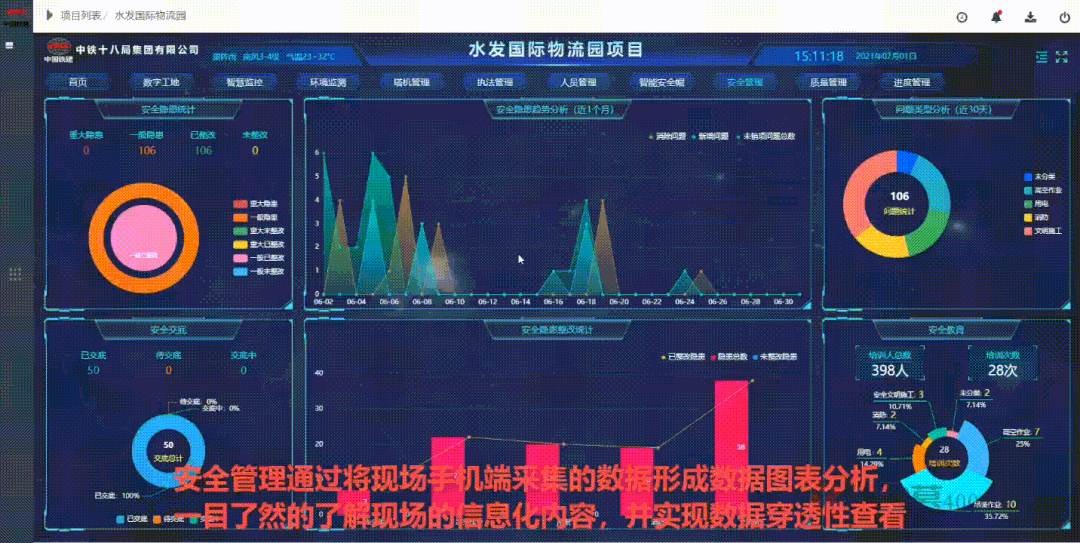

通过工地大脑集中展现各子系统的信息化数据,一目了然的了解施工现场的信息化应用内容,并能实现数据穿透性查看,自动搜集和汇总各信息化数据,通过分级管理,自动进行数据筛选,对项目部的安全管理和质量管理等进行综合分析,为本项目管理的信息化管理提供支撑。
质量管理

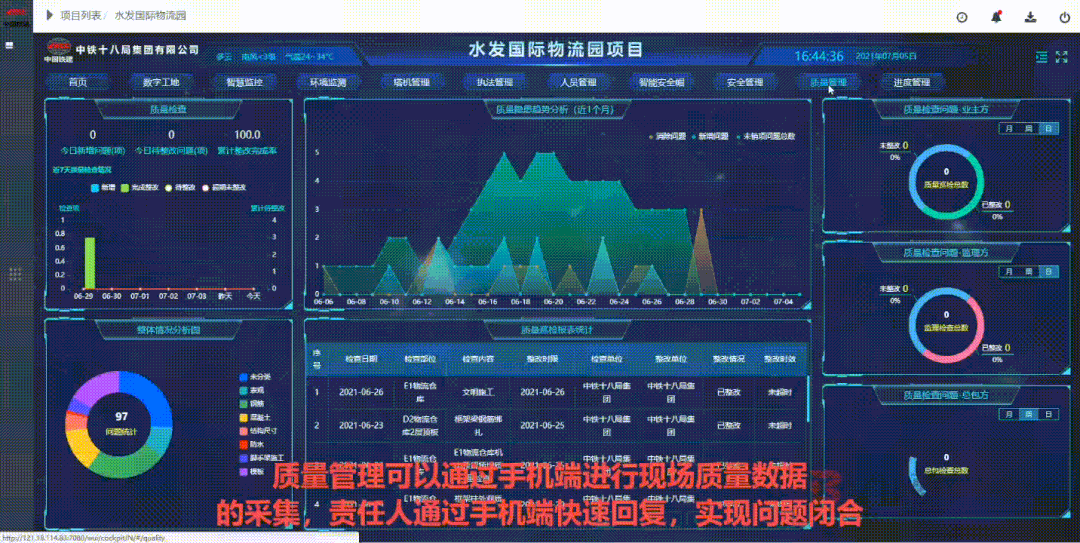

质量管理板块集中呈现质量管理的过程和成果,分类汇总各项质量问题,并按类排序,整改水印照片重点一目了然。
进度管理

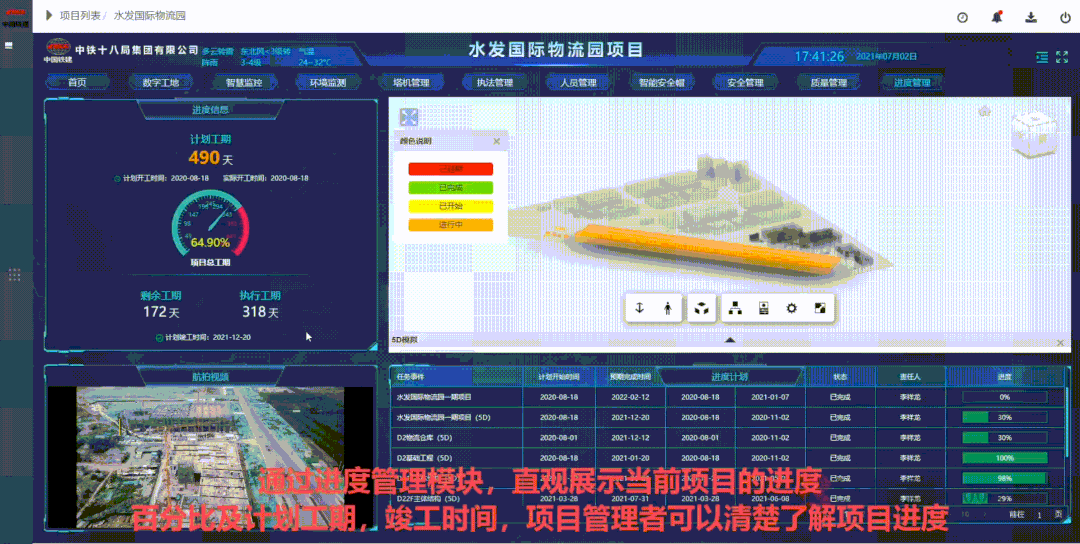

在进度管理板块,项目管理者可以清楚了解项目建设进度,通过无人机航拍实际进度与总计划、月计划的对照,辅助项目分析进度偏差和工期影响,科学统筹工期。
三、工程资料与业务管理

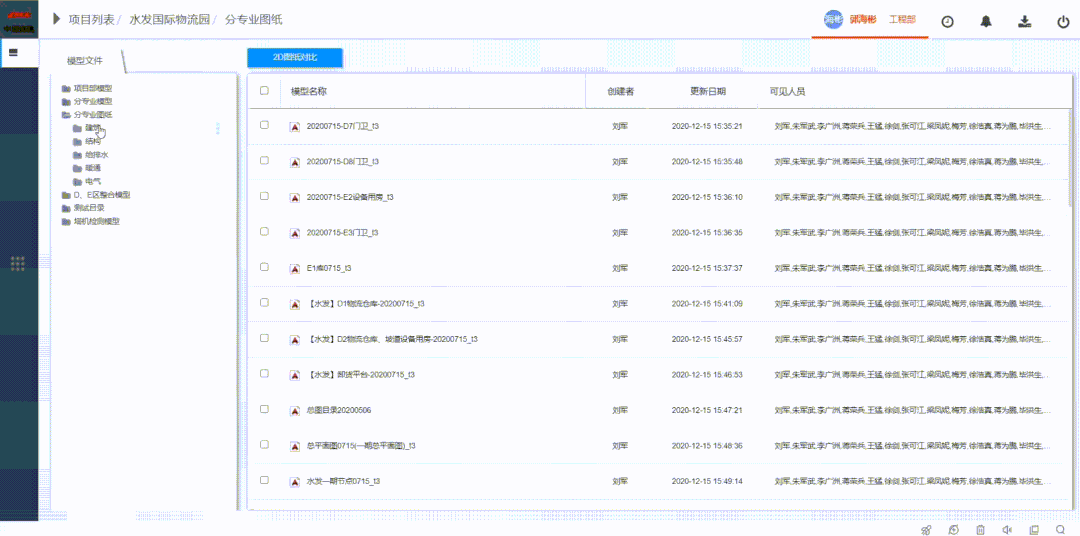

BIM模型管理

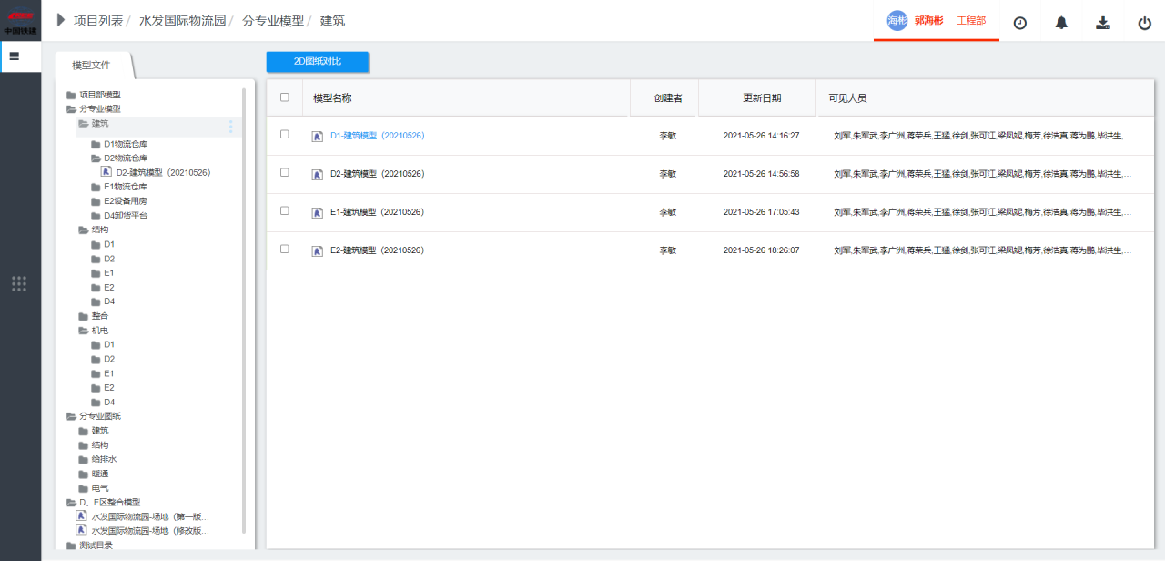

全专业BIM模型的轻量化转化至云端版本管理。
BIM模型查看
平台支持BIM模型浏览、漫游、属性查看、剖切、测量、过滤、查询等各种操作,经过轻量化处理的模型,只需普通的网页浏览器即可轻松浏览BIM模型,无需高端配置的电脑,大大提高BIM模型应用普及性和便捷性。
设计施工阶段的资料管理

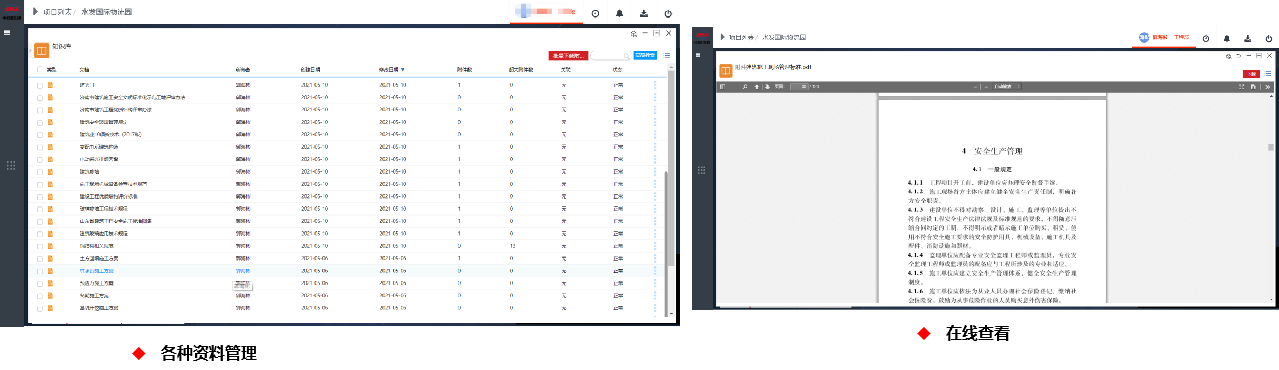

工程施工过程中,会存在大量的文件文档,为了方便管理项目中的文档,平台为项目文档提供精细化文件权限管理功能。将项目材料文档以电子文件夹的形式,对每一份文件、每一个项目成员进行管控,防止文件越权访问,增强项目文档管理的科学性、有序性和安全性。
设计图纸管理
设计阶段工作会产生大量的成果资料,如各版本的设计图纸、BIM协作的碰撞报告、净高分析、变更通知单、审图意见书等。这些资料可以通过智慧建造云平台的专属文档管理模块进行分类分权限管理,形成资料归档,并且通过云端存储的方式又可以避免因为人员离职变更导致资料的缺失问题,为项目全生命周期资料的保存提供了有力的帮助。
全过程流程管理

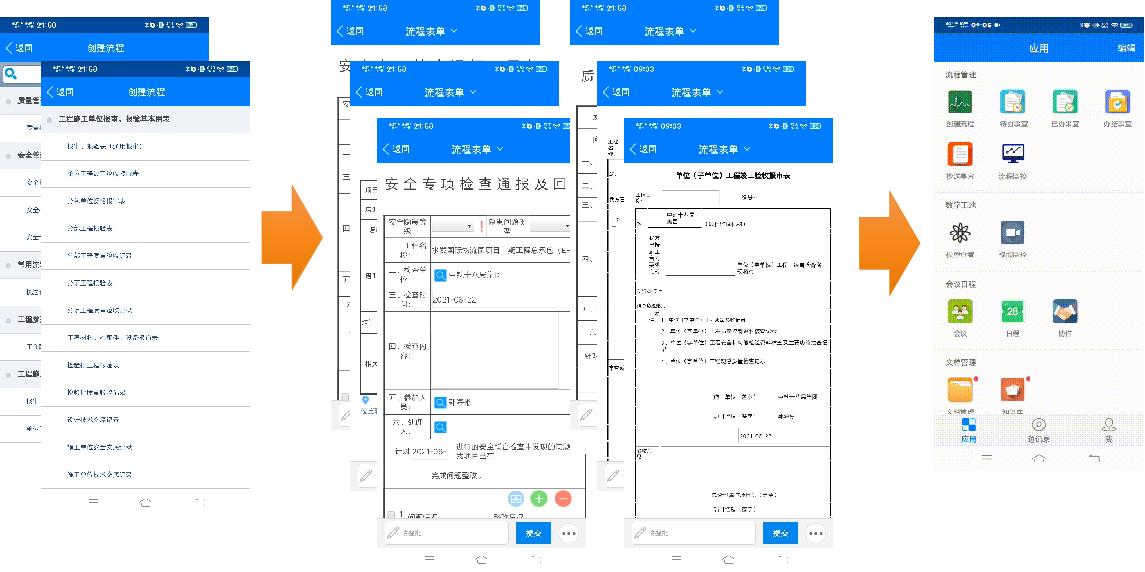

支持项目各阶段管理所需的协同流程进行自定义表单与样式配置,并通过权限控制所有管理流程的可见性及审批权限,做到施工全过程流程审批与管理。现场人员发现问题拍照实时录入,发起整改流程,提高工作效率。
四、智慧建造云平台APP应用

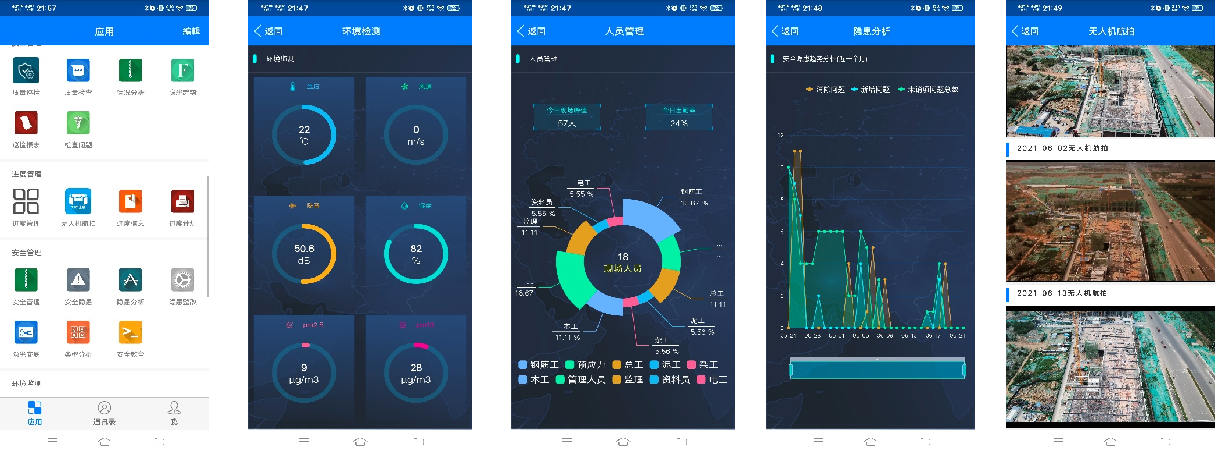

驾驶舱管理模块数据关联
在现场工作产生的各种生产数据均可实时在驾驶舱模块的相应图表中进行呈现。根据现场管理所需从后端数据库中抓取相关数据,同步到移动端管理界面进行随时随地查询。

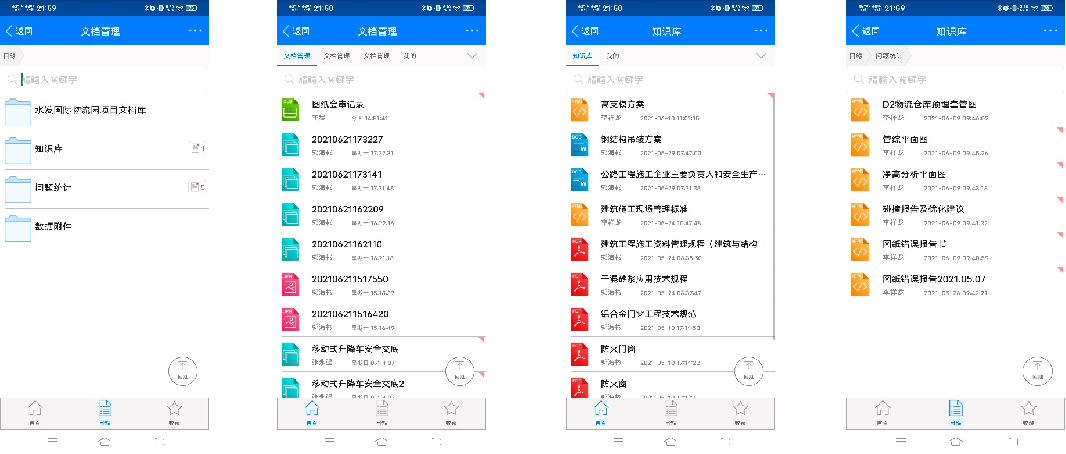

全过程资料管理
项目管理过程中资料需要管理,存在资料遗失问题,资料存放占地,堆放混乱,不便查阅等问题。通过平台设置资料目录,所有资料以电子版存放,同时项目所有施工方案、变更资料、规范标准以及BIM咨询成果等上传平台,移动端可以实时查看,提高现场管理能力。
BIM问题协同应用

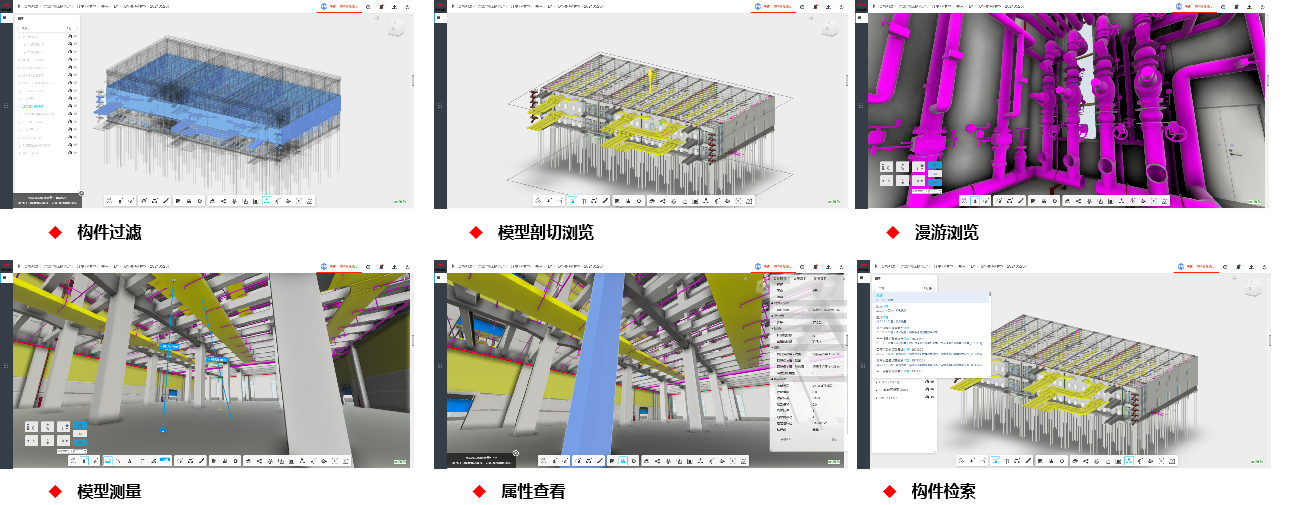

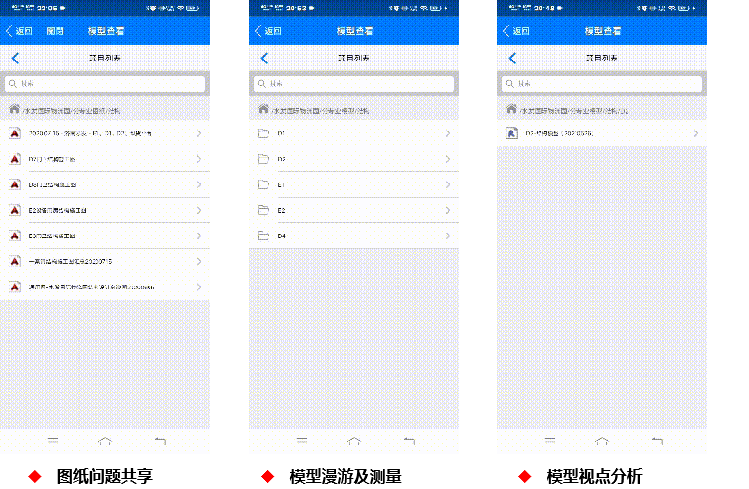

移动端轻量化浏览在保持BIM模型可视化价值的基础上提高模型浏览性能和互动性,通过视点保存、涂鸦、漫游、共享等特性让指导现场施工、方案决策更加全面。
