江苏句容抽水蓄能电站以兼具科技感与实用性的理念为目标，采用了毕埃慕公司研发的BDIP建筑数据集成平台。毕埃慕为业主方提供的数字建造平台方案通过BIM+GIS+AI+IOT+项目管理+大数据技术，来实现项目全过程信息化管理，打破数据孤岛，减少资源浪费，提升项目质量，降低项目成本，规范行业流程，统一管理标准。

项目概况

江苏句容抽水蓄能电站位于江苏省句容市境内，为国家一等大(1)型工程，其主要建筑物按1级建筑物设计。电站装机容量1350MW(6×225MW)，日蓄能量607.5万kW×h，多年平均抽水电量18亿kW×h。枢纽工程主要建筑物由上水库、下水库、输水系统、地下厂房和开关站等组成。根据本项目以兼具科技感与实用性的理念为目标，最终采用了毕埃慕公司研发的BDIP建筑数据集成平台。我公司为业主方提供的数字建造平台方案通过BIM+GIS+AI+IOT+项目管理+大数据技术，来实现项目全过程信息化管理，打破数据孤岛，减少资源浪费，提升项目质量，降低项目成本，规范行业流程，统一管理标准。

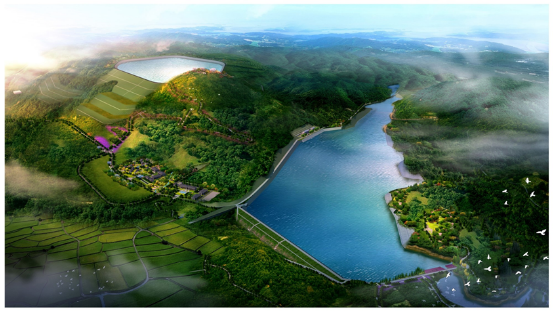

项目效果图

通过数字建造平台整合各项技术，使全体项目参与方集成在系统中进行协同管理，共享数据，利用信息化数据进行交互，各类智能设备替代人员现场监测，即提升了建筑行业整体科技形象，又为各参建方带来更多的实用性，打造一个数字化、智能化、工业化的建筑业形象，推动建筑行业一步步走向智慧建造的时代。

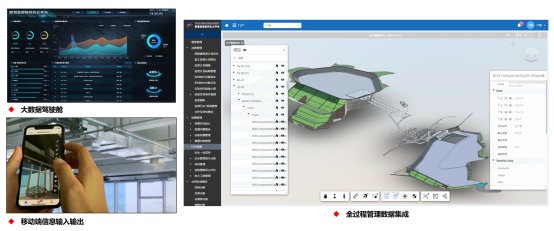

基于+GIS+AI+IOT+项目管理+大数据技术的数字建造平台

智慧监理协同办公平台以一套支持高集成性能和可定制化的系统为基本系统框架，集成BIM、GIS、AI、IOT及业主方第三方管理系统，即可以快速形成基础应用，降低开发周期，又可以不断持续优化，替换合适的模块形成一体化系统。



以BDIP系统为例的集成型可定制化系统结构

系统各阶段管理模块支持自由配置，可根据实际项目不同人员权限进行灵活分配，减少冗余感，参考流水化生产的思路对参建各方不同岗位配置相关的模块，降低培训难度。模块的功能和初始化数据既来源于原型框架系统基本功能，又来源于集成各第三方系统，形成整体系统框架。

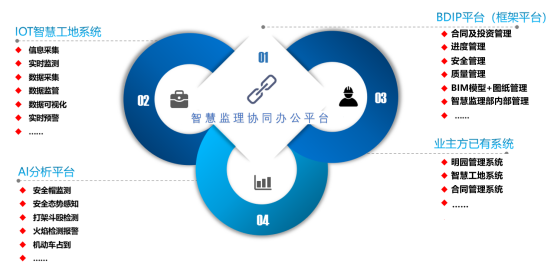

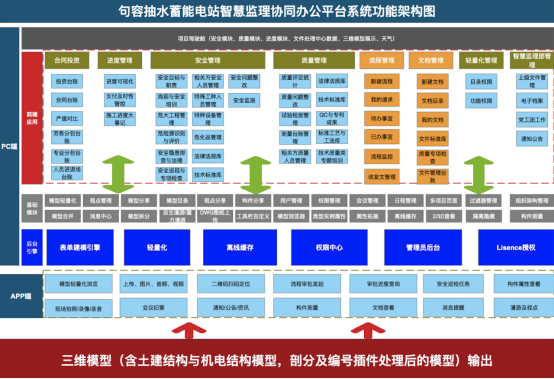

框架系统BDIP架构示意

数智可视化大屏

通过项目大数据分析展示，项目参与各方在现场工作产生的各种数据均可实时在驾驶舱模块的相应图表中进行呈现。完成质量、安全、进度及第三方硬件设备数据对接工作后，根据业主管理所需从后端数据库中抓取相关数据，配置到驾驶舱系统界面进行展示。

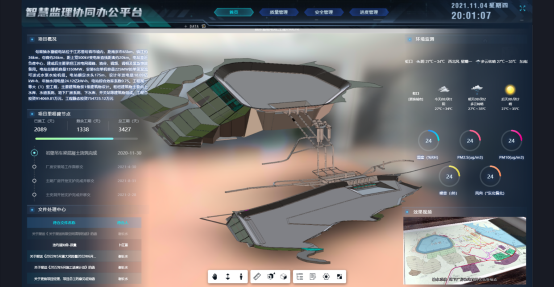

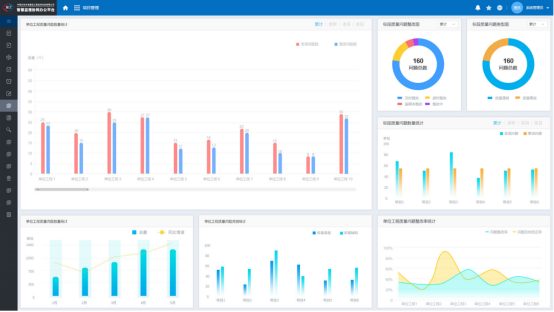

驾驶舱数据展示示意

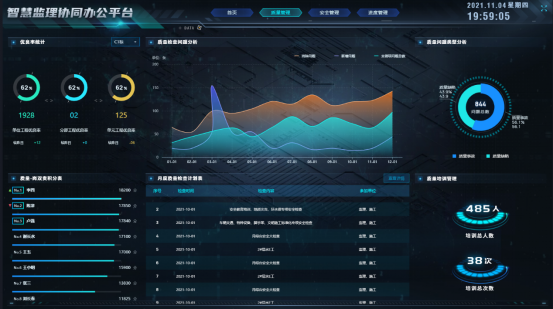

质量管理界面

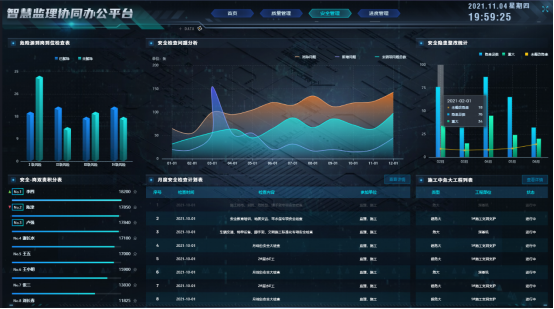

安全管理界面

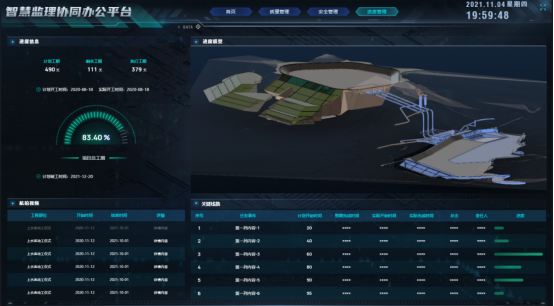

进度管理界面

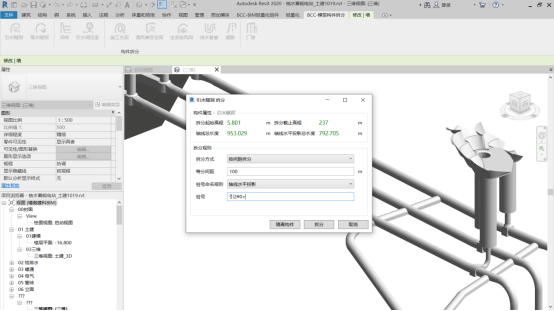

模型拆分插件

将三维实体模型中不同类型的构件按照相应的拆分规则，进行自动剖切，自动编号赋予高程、桩号属性。之后将拆分细化后的模型应用到“智慧监理协同办公平台”，实现质量、进度等板块的三维可视化自动关联。

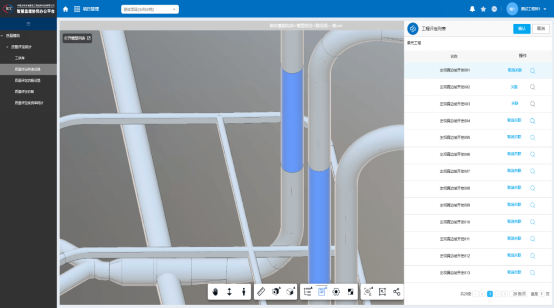

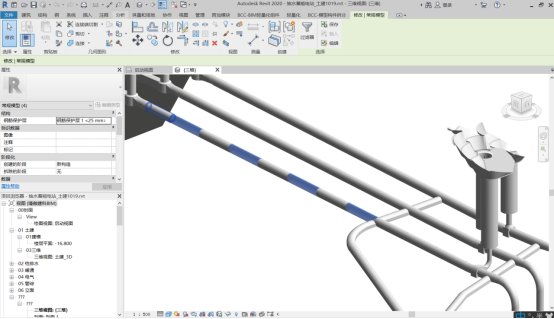

洞室类构件拆分示意

质量管理

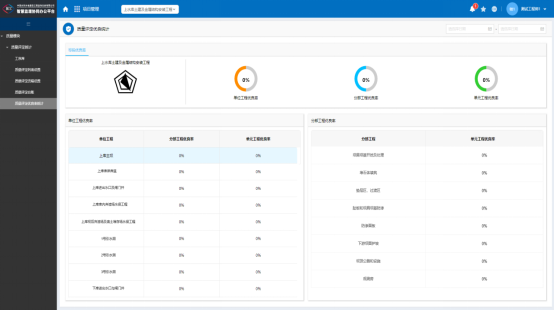

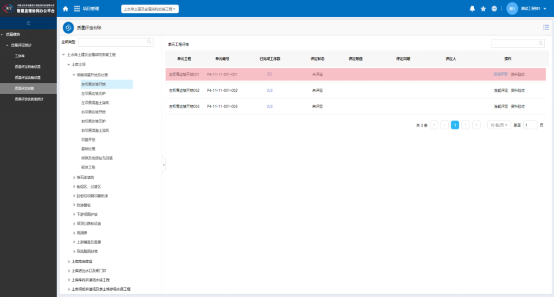

质量管理相关功能实现了对不同标段指定时间段内的不同单位工程、分部工程、单元工程评定的结果统计，自动计算标段、单位工程、分部工程优良率。通过输入工程部位的高程、桩号或相关单元编号，实现线上单元评定资料与三维模型自动关联（或者线下已经评定完成的单元工程资料批量导入后，与模型自动关联）。



平台内可通过单元工程的高程、桩号数据与模型构件的高程、桩号进行对比，实现单元工程与模型构件自动关联，大大降低平台使用难度，提升工作效率，同事也可手动调整关联关系，以处理部分特殊工程与模型构件的关联关系。

平台可通过移动端或PC端对质量问题在线发起及处理确认，支持在线编辑并打印质量整改单，并自动形成发文类台账及整改类台账，具备逾期未整改提醒功能；质量问题整改情况基于后台的数据分析自动形成数据分析图表，以供管理层一目了然的知晓项目过程中所产生的问题及其处理情况。

安全管理

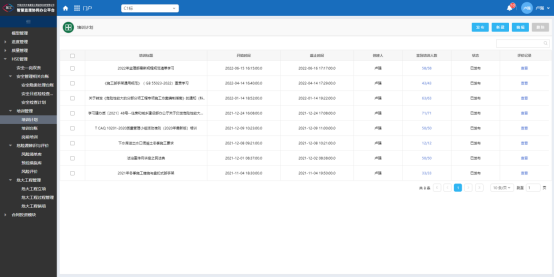

平台依据安全生产标准化8要素及企业四项业务，实施子模块架构体系的建立及管理运用，实现了安全问题、隐患随手拍；在线发起整改通知单与违规通知单；危大工程的管理（台账、立项、销项、预警）；危险源辨识与评价；项目监理部部员工岗前培训及转岗培训、日常安全培训；职业健康安全法律法规库等功能。

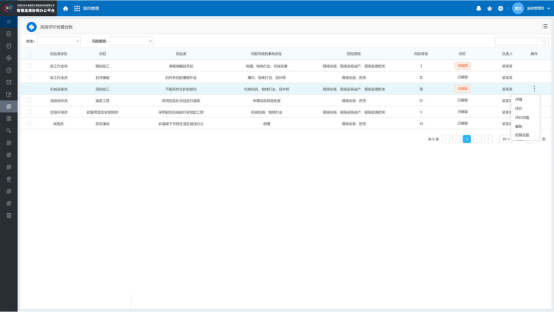

通过风险清单、预控清单进行危险源辨识与评价的管理，根据国网新源公司风险等级划分，建立风险清单与预控措施风险台账。实现管理人员定位，拍照确认后于电子表格位置自动生成电子签章，并自动归档。

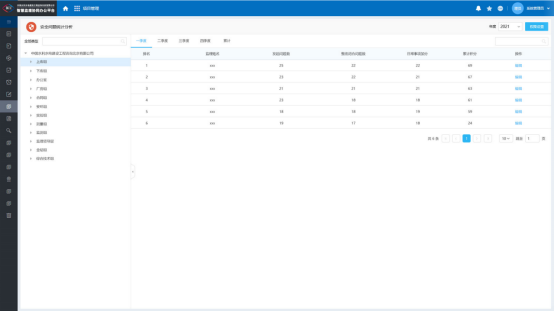

平台内对监理人员发现的安全问题数量与整改闭合问题情况自动进行统计，并生成“安全一岗双责”情况，统计每季度内监理人员安全积分情况，实现对不同标段、不同时段的考核情况统计。

进度管理

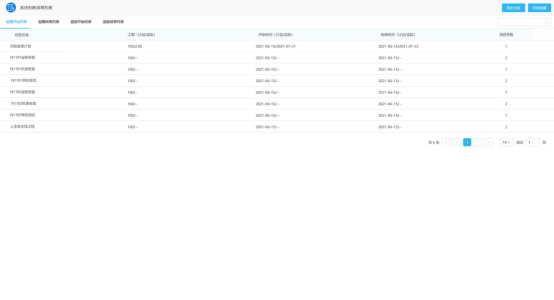

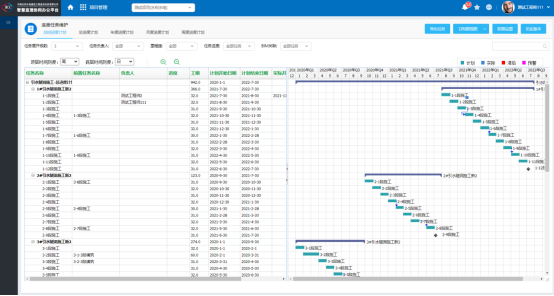

平台可通过excel计划任务导入并根据相关数据进行模型关联，实际进度同监理日志进行关联，从而实现进度的可视化显示；同时具备重要施工部位的进度预警功能，显示对应进度的滞后工期，可查看对应任务滞后说明（人员、设备、材料等原因）；任务导入后可在平台内自动生成进度列表及进度甘特图进行展示，包含关键线路的施工进度图及关键路线实际进度与计划进度对比展示。

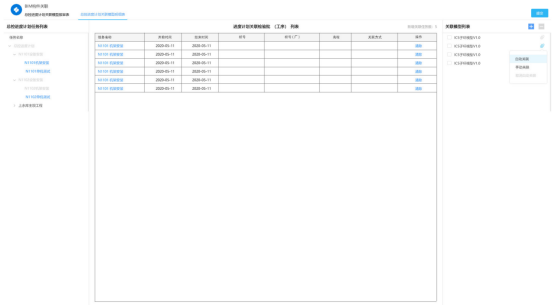

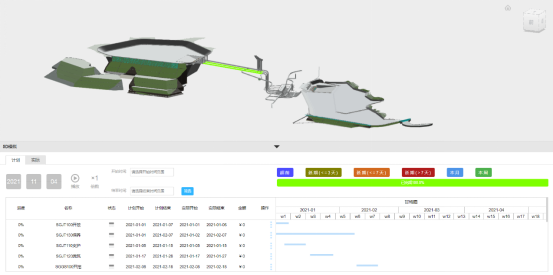

根据模型构件的高程、桩号等数据，实现不同进度任务类型与三维模型的自动（或手动）关联，并将计划信息写入模型。实际任务完成时间通过质量验收管理流程，由监理对该施工任务的工序完成进行验收审批，审批通过的时间会自动写入模型属性，形成实际完成时间并形成计划-实际对比模拟。

通过模拟可快速定位查看滞后工期的部位，反查相关任务的滞后说明，并可筛选时间区间查看已施工的模型部分，支护及时性管控通过每日填报支护情况与开挖情况进行预警，根据不同类型的围堰类型阈值判断是否预警（如洞室、边坡开挖滞后距离）并在线实时查看政策停工说明。系统自动判断任务是否延期（延期开始、延期结束）、超前（超前开始、超前结束）的异常状态，同时自动计算延期或超前的天数。

合同及投资管理

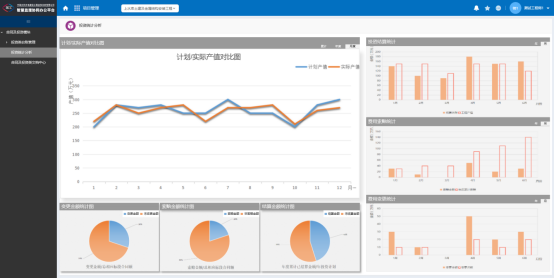

合同及投资板块通过管理流程台账实现不同标段的投资结算、变更、索赔（台账）统计分析；自动读取流程台账相关数据自动生成计划产值与实际产值区间（月度、年度、累计）的图形对比并自动实现数据图形更新；支持劳务分包台账、人员进/退场台账、结算台账、设计变更台账、安措费台账在线查询；对应台账具备Excel格式导入、导出、更新、新增功能。

智慧监理部内部管理

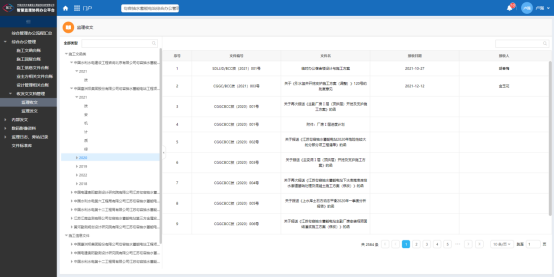

内部管理实现线上收文、发文；监理部内部文件流转及任务分派；文件在线督办、提醒等功能；数码影像资料存储；设计变更与图纸台账关联；文件标准库在线查询、浏览与下载；相关方文件在线传输；自动生成文件闭合台账、收/发文登记台账、文件归档卷内目录台账。
