项目概况
本工程位于泰州地区兴化市垛田镇新徐庄村,采用了毕埃慕公司研发的BDIP建筑数据集成平台,实现了国网变电站首个BIM正向设计流转到施工全过程检验批质量进度数字化管理,精确管控整个变电站施工的详细节点,通过现场基于BIM的无纸化施工,绑定检验批流程和模型id,实现了检验批在线验评,写入BIM属性,通过BIM属性再驱动模型变色进行精细化进度管理,正向设计的模型通过施工在线化完善过程信息,最终将流转到竣工阶段进行运维管理。BIM模型通过BDIP平台贯穿全过程,真正释放了模型的价值!
本工程建筑物为单层配电装置室,按最终规模建设:内设主变室、110kVGIS室、10kV配电装置室、电容器室、二次设备室等,散热器敞开布置,建筑面积964㎡。

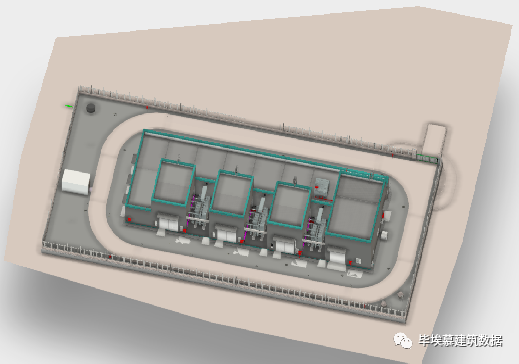

BIM正向设计建模图

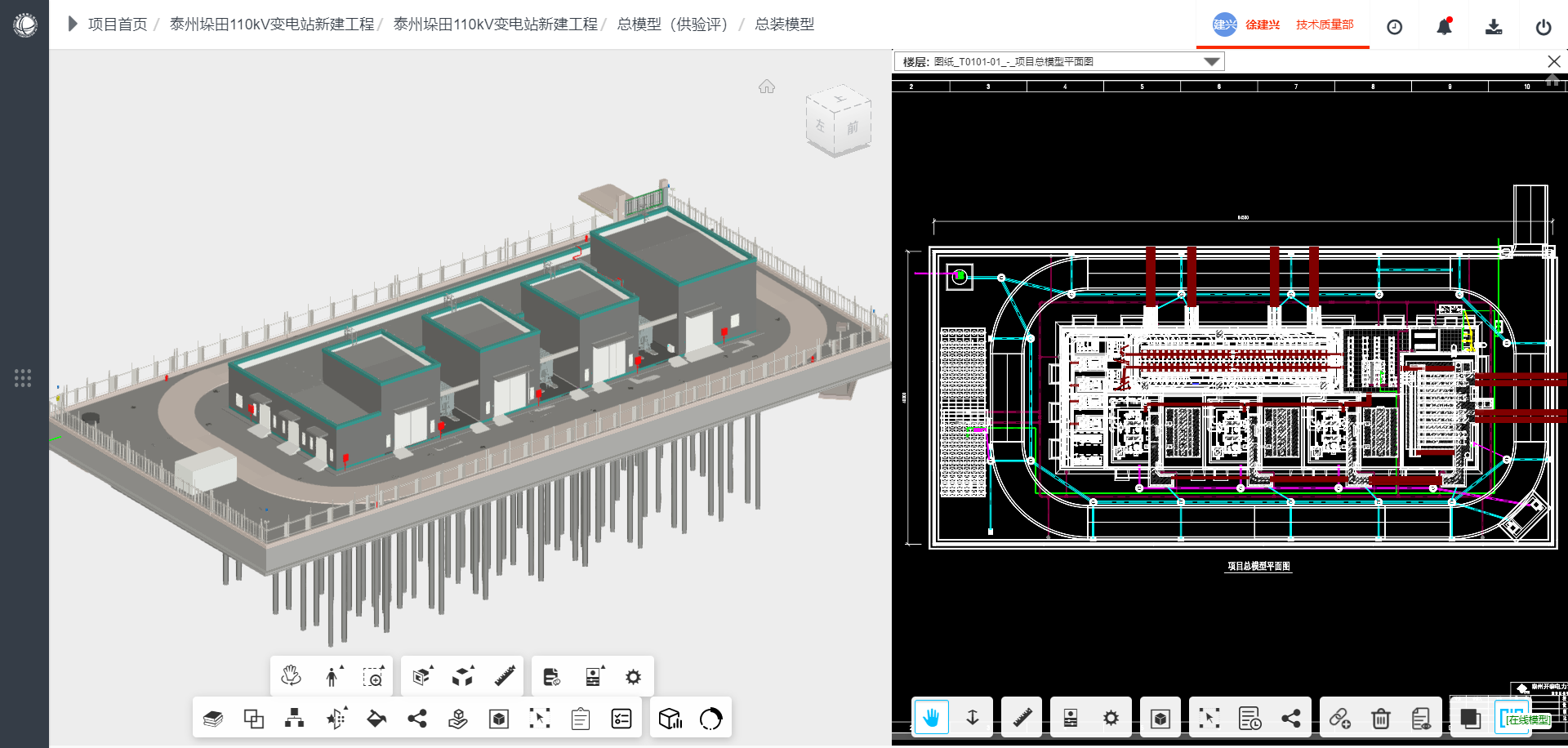

二三维辅助联动

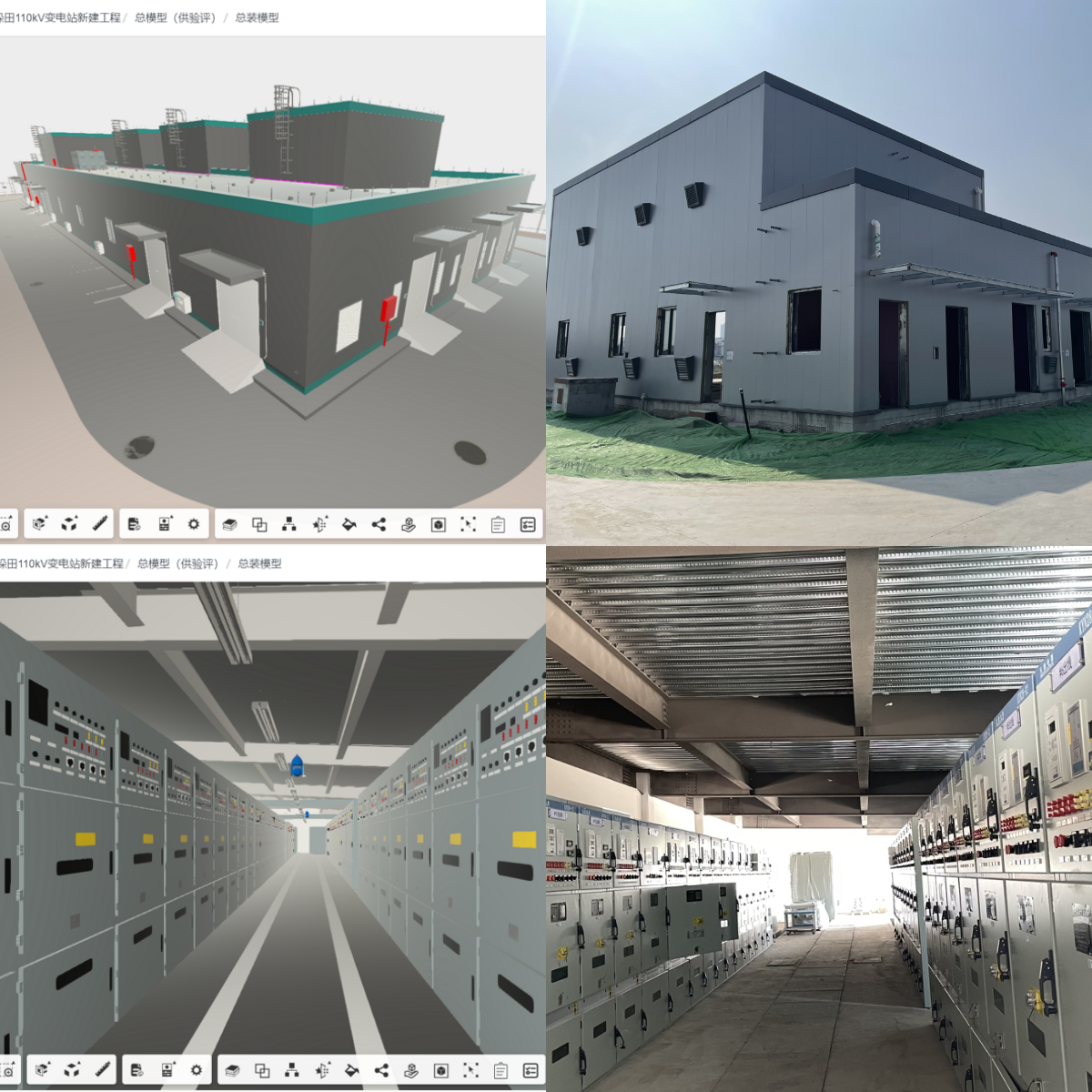

BIM正向设计模型图
轻量化现场指引

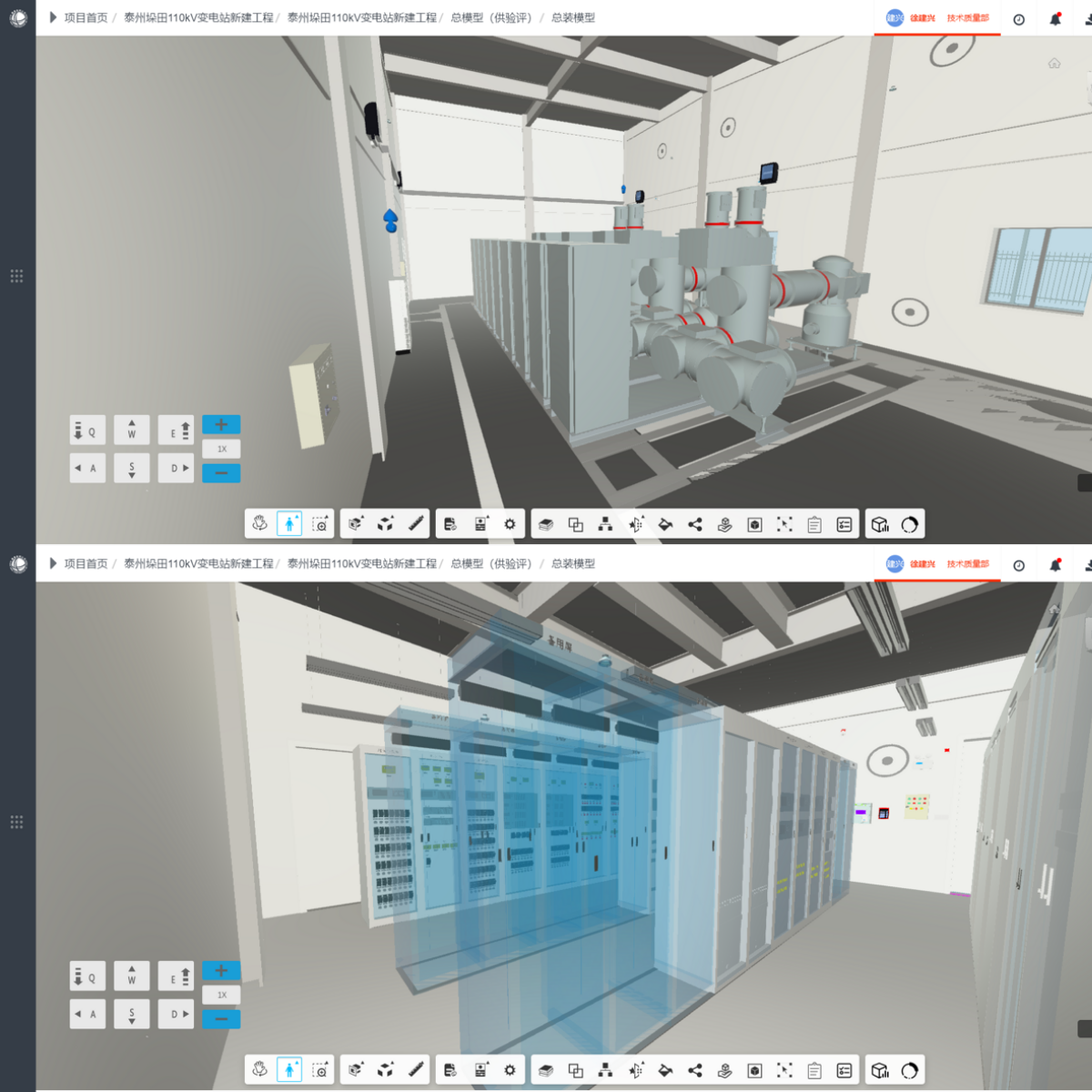

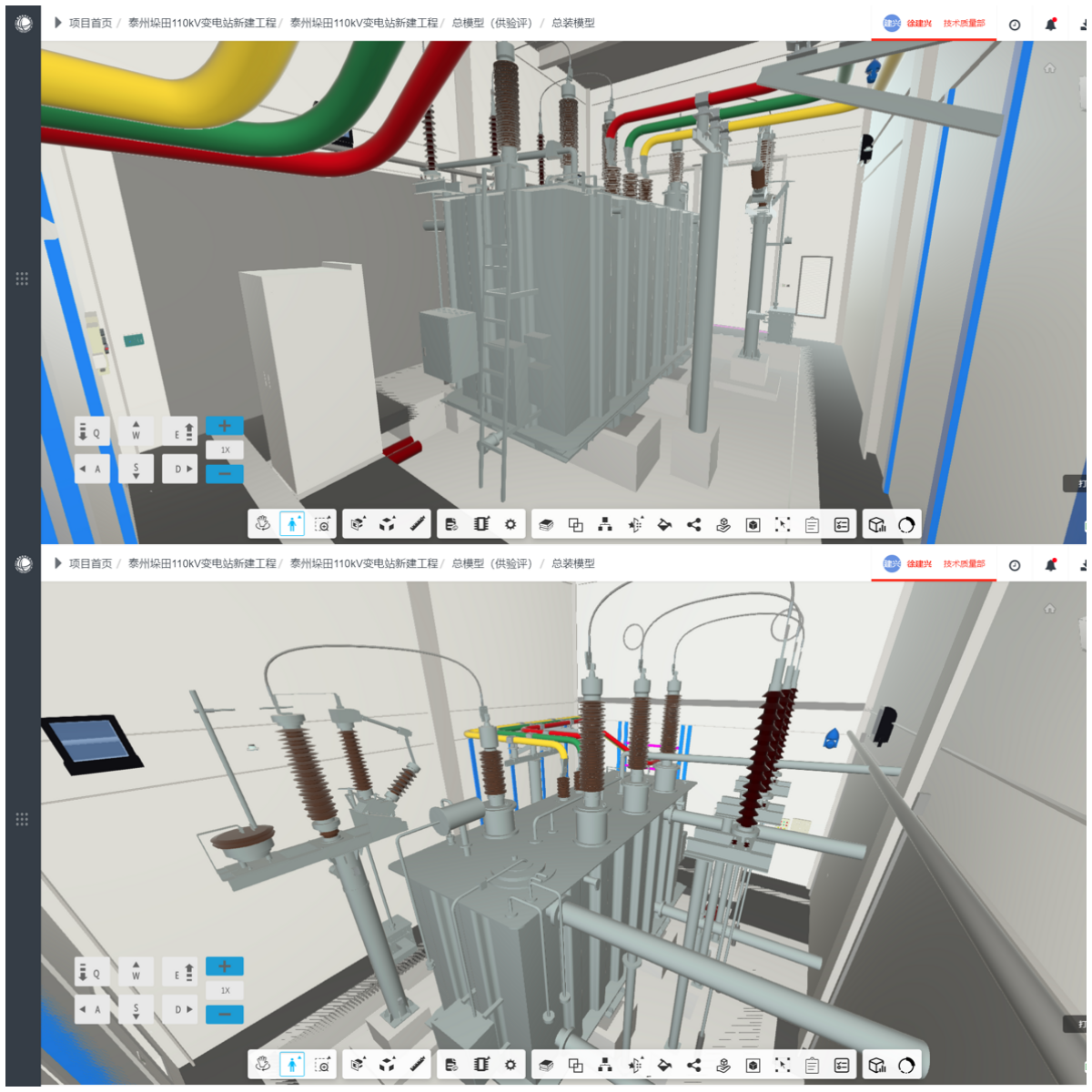

可视化专项技术交底

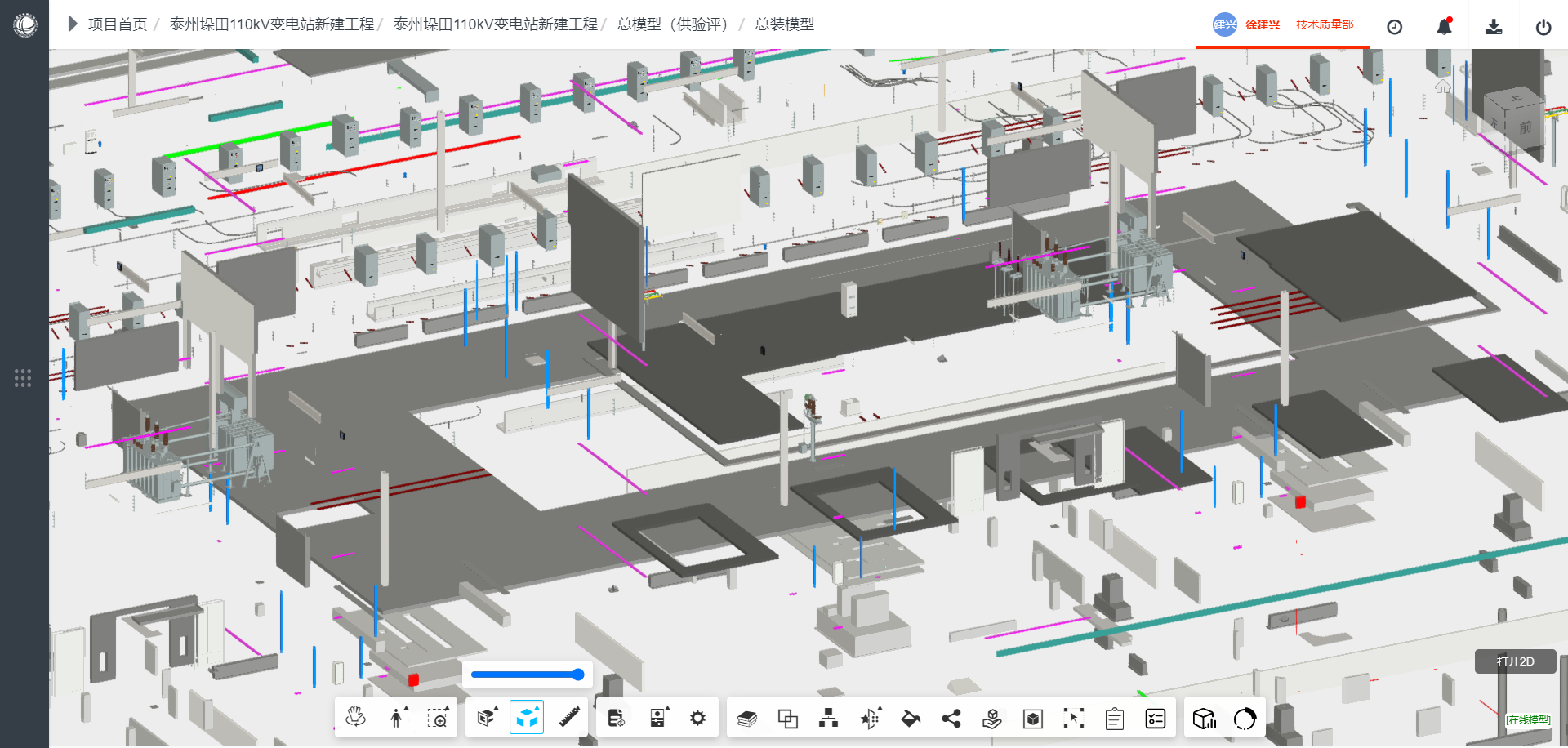

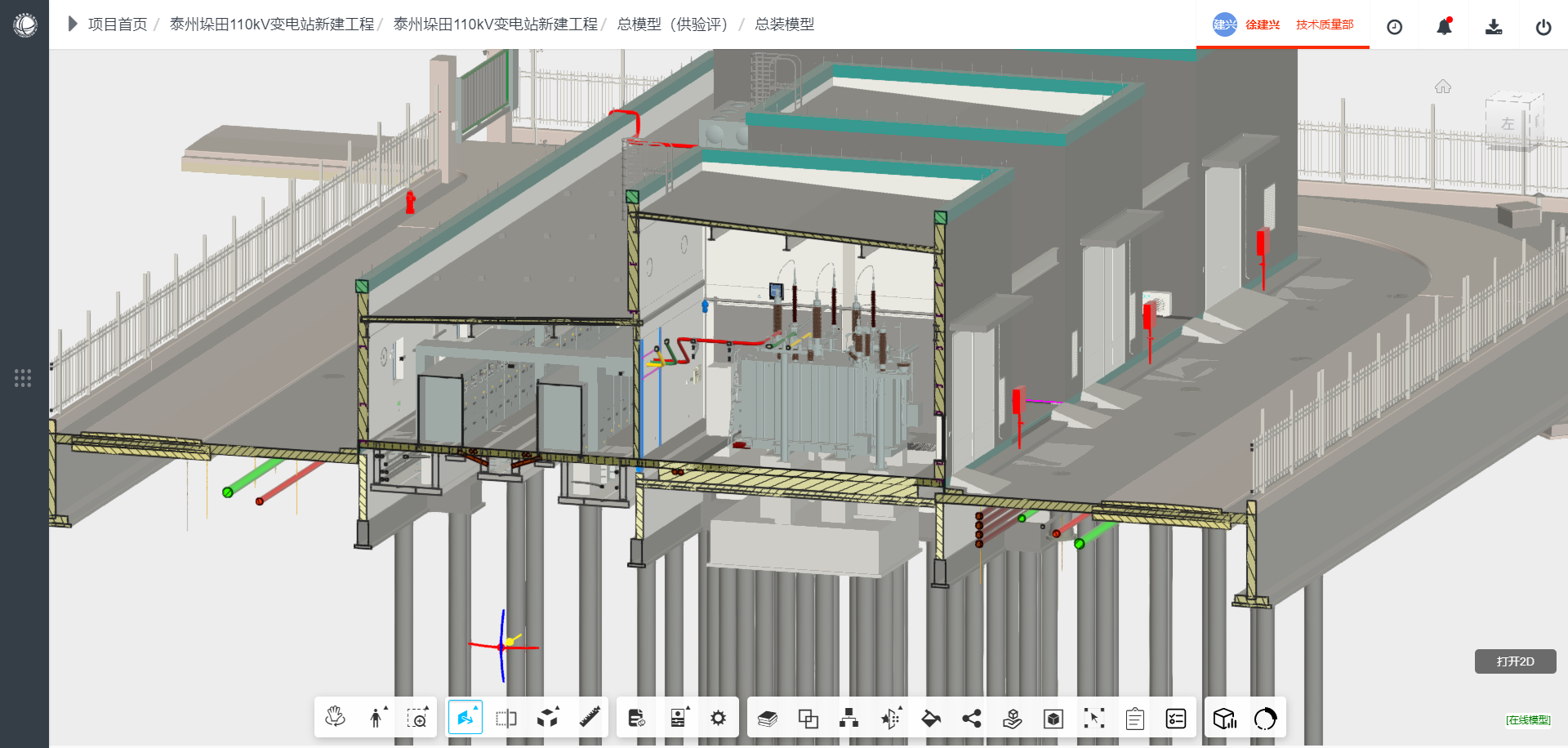

可视化截面分析
多专业系统设备管理

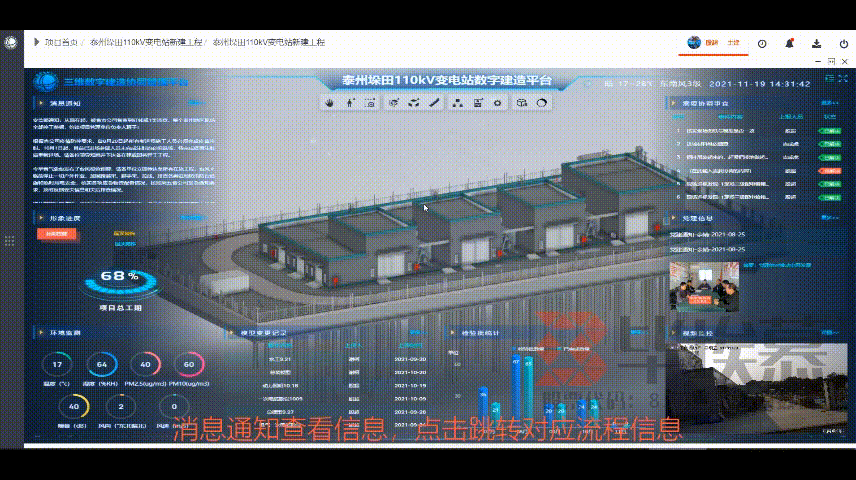

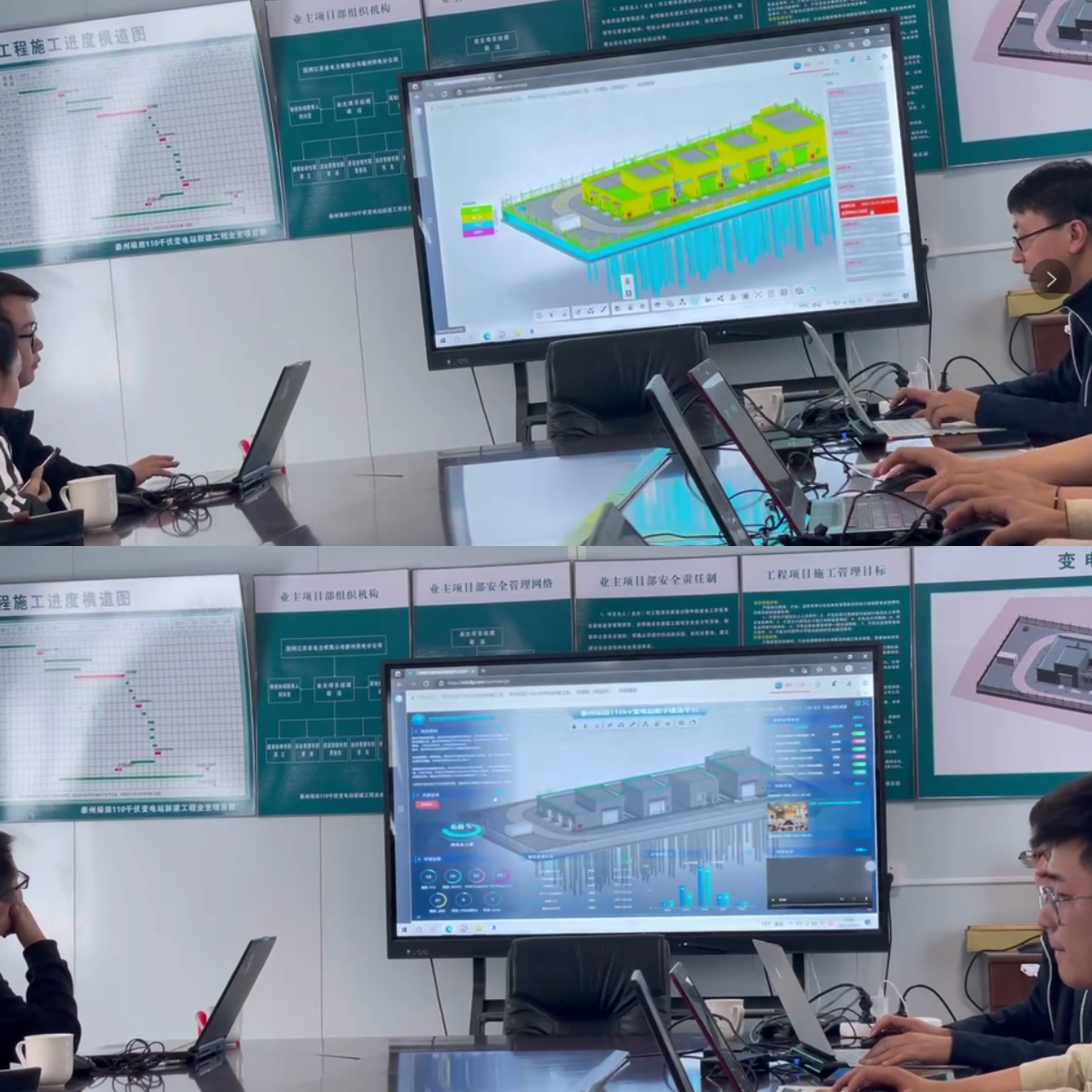

数智可视化大屏
通过项目大数据分析展示,项目参与各方在现场工作产生的各种数据均可实时在驾驶舱模块的相应图表中进行呈现。完成质量、安全、进度及第三方硬件设备数据对接工作后,根据业主管理所需从后端数据库中抓取相关数据,配置到驾驶舱系统界面进行展示。
线上施工质量验评
1.难点:现场质量问题解决进度难以把控。
2.解决方案:系统自动获取单位工程、分部工程、子分部工程、分项工程对应的结构关系,之后基于分项工程创建检验批。检验批创建完成后,需由各单位进行审批报备并声称质量验收台账。并且可以直接写入到模型属性中。可以针对现场的安全问题,进行追踪。保证工程质量。
3.应用价值:将质量验评由传统的结果管控转变为过程管控,实人、实地、实测,彻底消除BIM应用中“两层皮”现象,真正实现了施工单位和监理单位相互协作,同时帮助业主更加简单有效的监督管控工程质量。

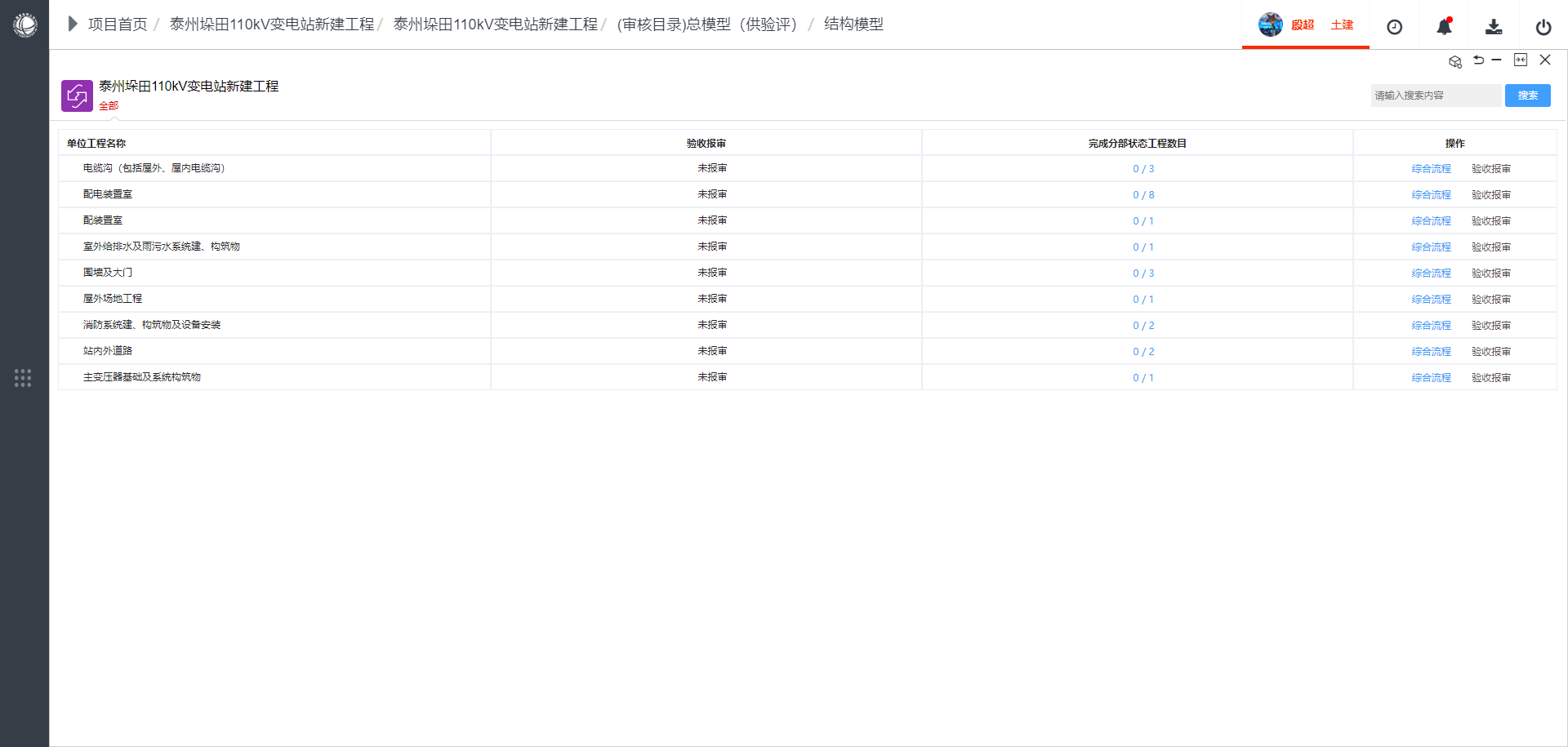

质量验收台账

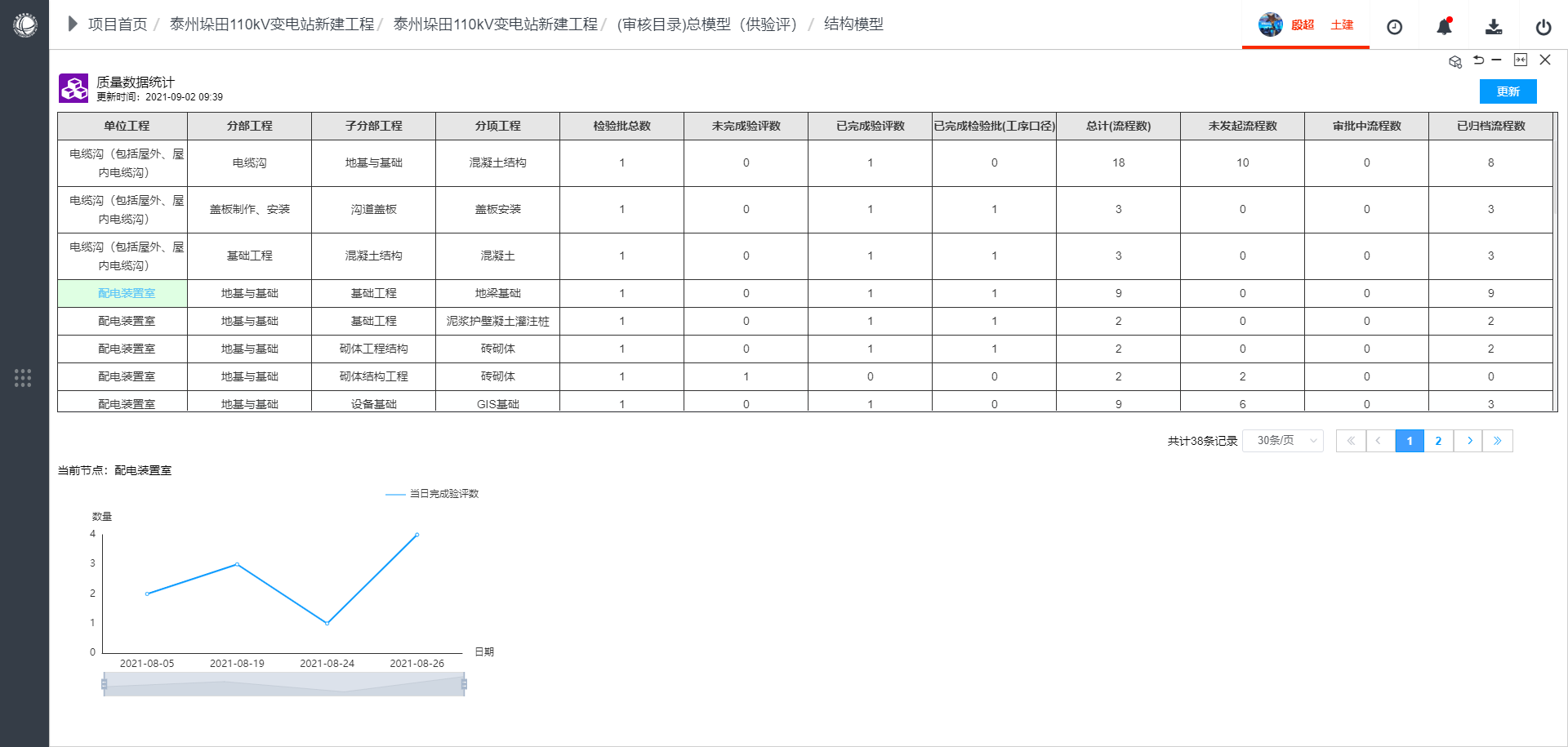

质量统计分析

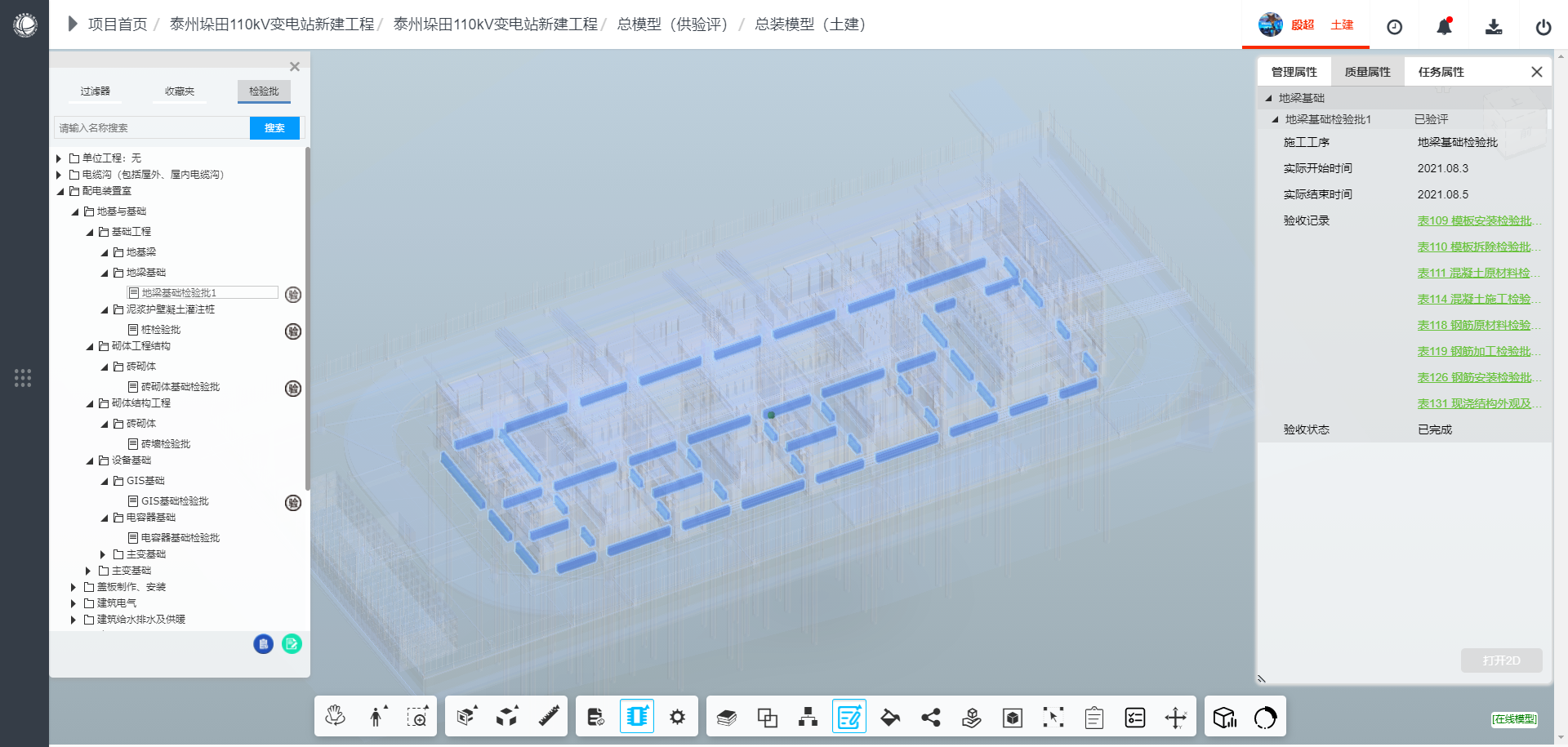

质量属性查看
检验批查看
进度虚实对比
1.难点:传统进度管理无法使管理者直接看到其中的不确定性、和重叠性,不便于项目的执行控制,无法将实际的绩效与目标进行对比,而无法有效的控制施工进度。
2.解决方案:现如今通过平台中的进度管理,可以协助管理者来预见变化,考虑变化的冲击,减少不确定性并指定适当的对策。减少重叠性和浪费性的工作,提高工作效率。对项目进行计划设立目标和标准,便于项目执行控制;能够将实际的绩效与目标进行比较,以便发现偏差,而及时采取必要的矫正行动。
3.应用价值:进度管理在建筑工程管理中具有着不可替代的重要性,想要保证施工的质量和效率,就需要业主采取有效的措施来规范进度管理,做好施工进度的管理工作,明确影响施工进度的主要因素,并采取对应的处理对策,降低施工延迟现象出现,以此保证建筑工程整体进度和效率。
进度任务管理
进度模拟
进度任务与检验批关联
后台无感轻量化
1.难点:传统模型设计完成后移交需要使用移动设备移交到其他成员手中再通过电脑打开该软件排查问题,或通过网络发送再进行下载查看,限制性很大。
2.解决方案:根据业主要求实现设计单位上传审核模型,上传完成后可以提交给其他单位在线审核模型,审核完成后没有问题对提交的模型进行通过或退回。
3.应用价值:通过轻量化,可以解决沟通困难的问题,并保证数据的一致性,统一设计数据,提高沟通效率。

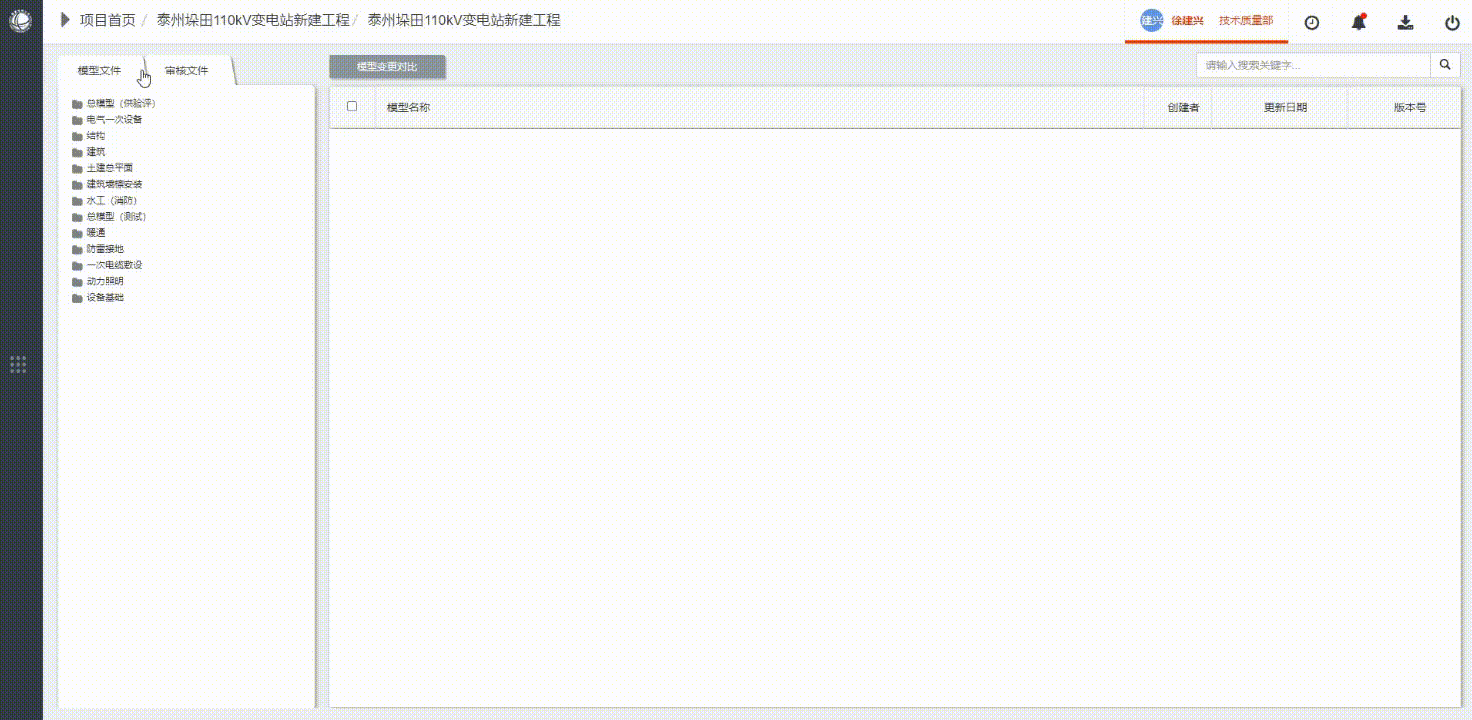

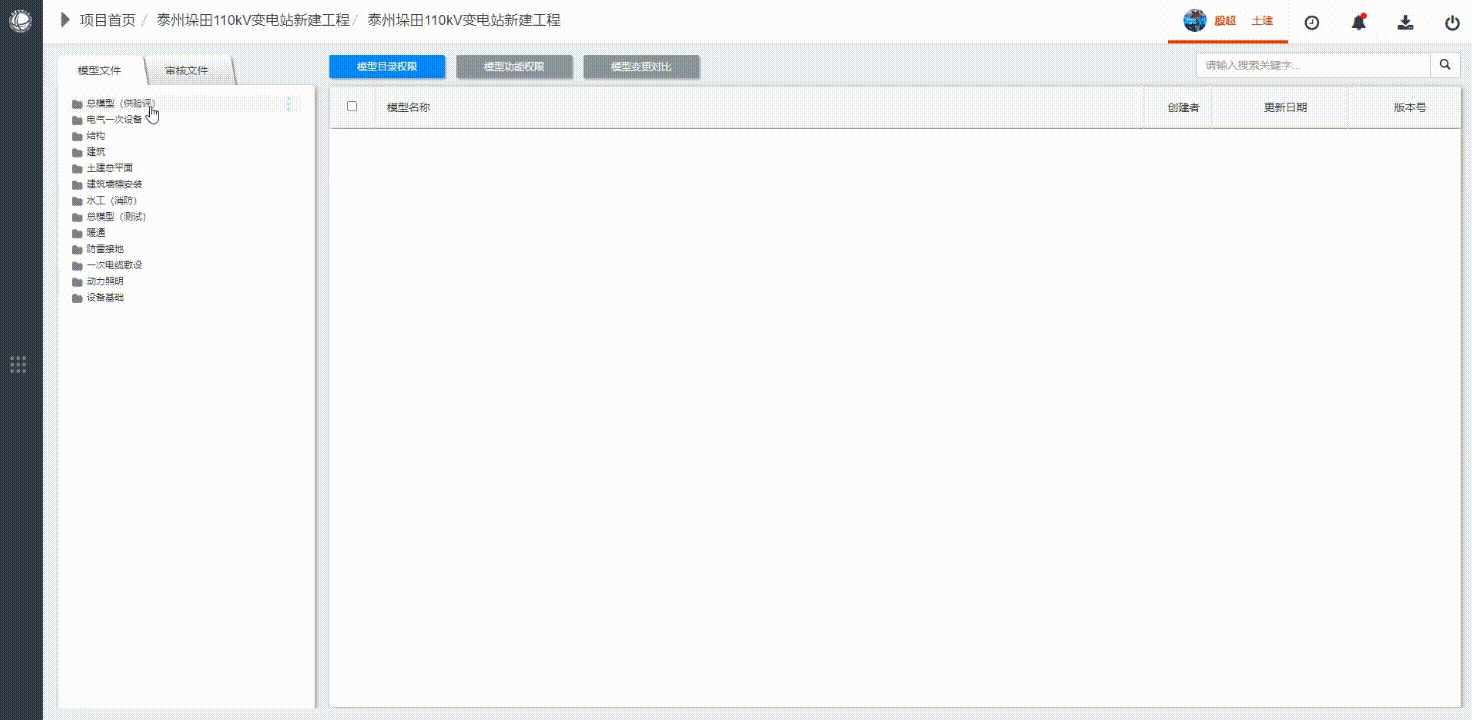

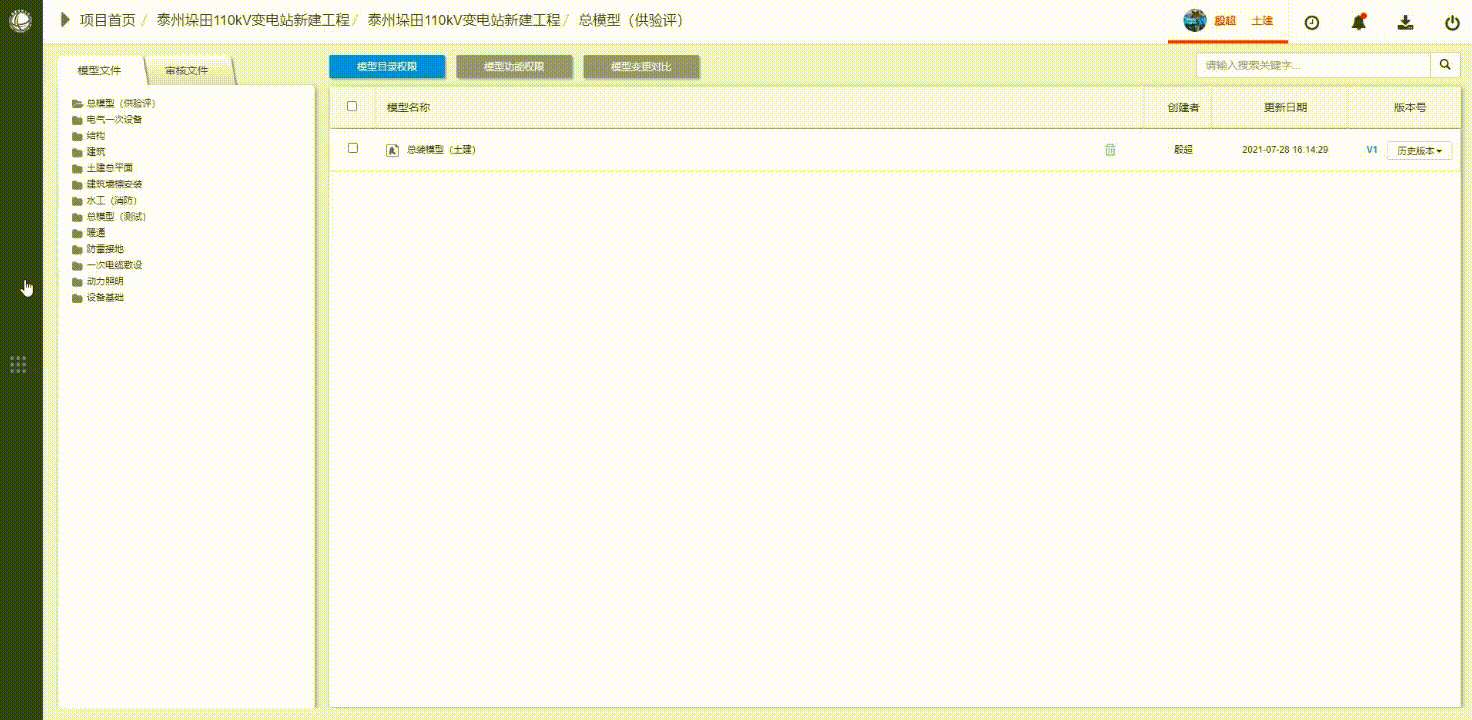

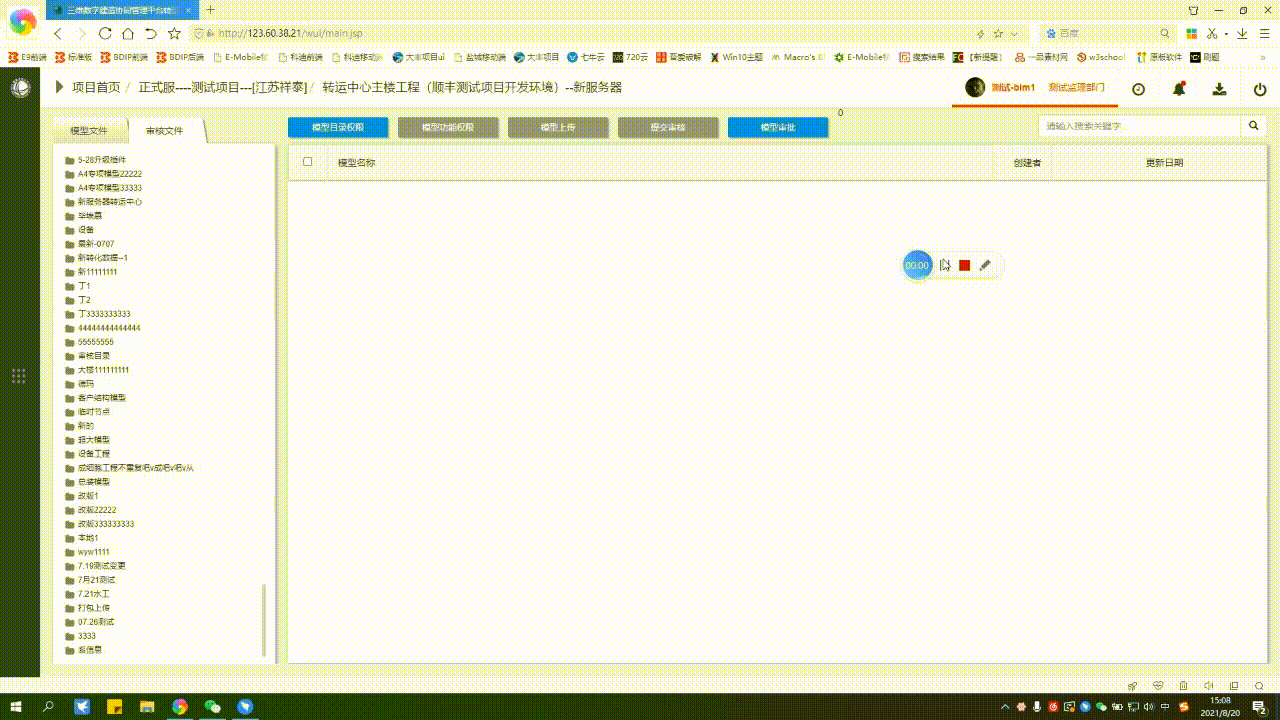

模型上传审核发布
变更对比出工程量
1.难点:施工单位入场对设计单位交付的模型进行深化设计,提出问题进行修改,过程中不断产生的模型数据以及模型版本容易丢失、占用内存、不易查找深化修改完成后需要一一对照寻找修改部位。
2.解决方案:施工入场后,对设计交付的施工模型/图纸,进行模型深化设计,模型不断深化中产生的模型属性数据对比。模型版本变更,设计属性对比,生成对比模型。前端体现模型构件增删改,并且支持构件的反查;
3.应用价值:模型变更是一件牵一发动全身的事情,参与各方都需要准确得知变更内容和位置,才能避免工作失误。BDIP系统的模型对比功能就能很好的改善这一问题,直接通过不同颜色高亮显示的方式,就能对图纸的变化位置一目了然的标记出来。高效提升工作效率,并可以通过手动开关显示对应变更的构建颜色来着重查看。

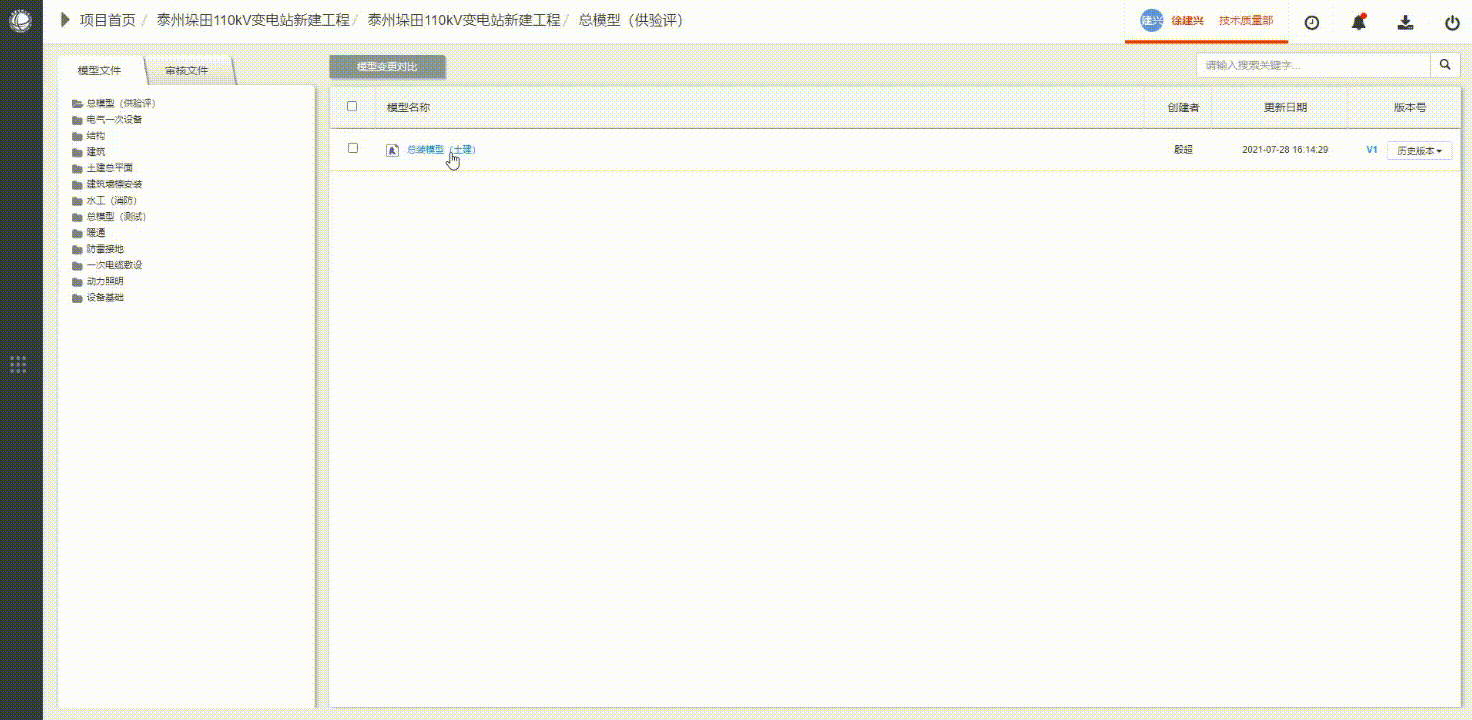

模型变更对比
